टंगस्टन कार्बाइड रॉड
आकार:
व्यास: 0.5 मिमी -50 मिमी (हिप एक्सट्रूज़न)
मानक लंबाई: लंबाई में कटौती, 310/330 मिमी . में मानक लंबाई
एंडमिल्स, ड्रिल्स, पीसीबी ड्रिल्स, पीसीबी राउटर्स आदि में व्यापक रूप से उपयोग किया जाता है।
हमारे कार्बाइड उत्पादों के लाभ:
1. 100% कुंवारी कच्चे माल से बने राउटर बिट्स के लिए मिलिंग के लिए उच्च गुणवत्ता वाले टिकाऊ टंगस्टन कार्बाइड वेल्डिंग रॉड / सीमेंटेड रॉड।
2. उन्नत उपकरणों और प्रक्रिया के साथ उत्पादित।
3. सभी उत्पाद इन-प्रोसेस और अंतिम निरीक्षण से गुजरते हैं।
4. मुफ्त ऑनलाइन तकनीकी सेवा उपलब्ध है।
5. स्थिर और निरंतर उत्पादन क्षमता।
श्रेणी | आईएसओ रेंज | कोबाल्ट% | घनत्व जी/सेमी3 |
कठोरता खेल |
टीआरएस एन/मिमी2 |
YG8 | K30 | 8 | 14.80 | 89.5 | 2200 |
YG6 | K20 | 6 | 14.95 | 90.5 | 1900 |
YG6X | K10 | 6 | 14.95 | 91.5 | 1800 |
YL10.2 | K30 | 10 | 14.50 | 91.8 | 2400 |
YG13X | K30-K40 | 13 | 14.30 | 89.5 | 2600 |
YG15 | K40 | 15 | 14.00 | 87.5 | 2800 |

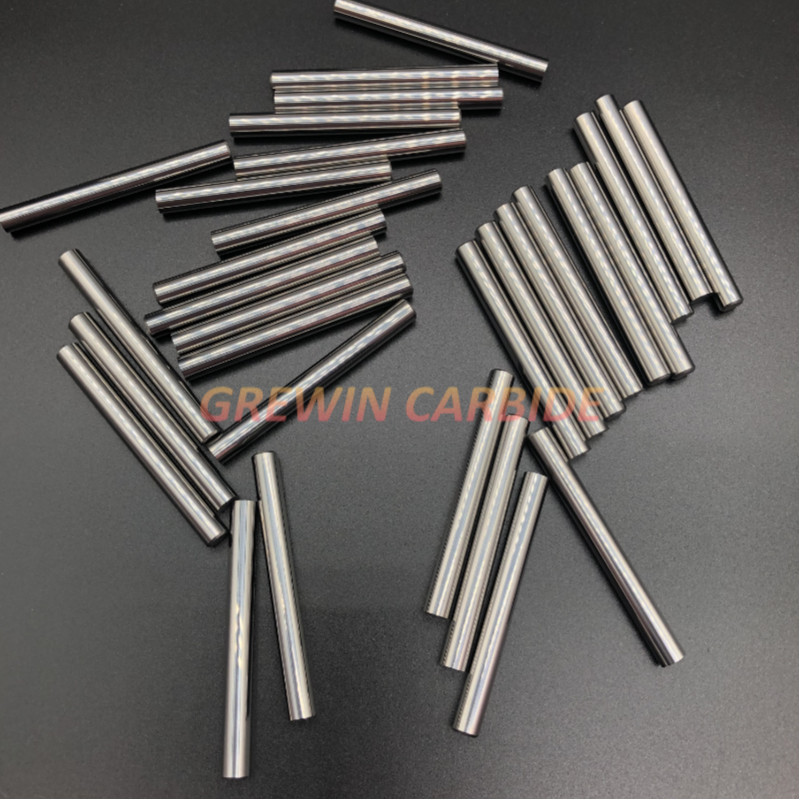

ठोस छड़ (मीट्रिक) 330mm
मैं
भूमिगत | h6 | ली | टोल. | भूमिगत | h6 | ली | टोल. | ||
डी | टोल. | डी | टोल. | ||||||
2.2 | +0.3/+0 | 2.0 | 330 | +5/+0 | 17.2 | +0.3/+0 | 17 | 330 | +5/+0 |
3.2 | +0.3/+0 | 3.0 | 330 | +5/+0 | 18.2 | +0.3/+0 | 18 | 330 | +5/+0 |
4.2 | +0.3/+0 | 4.0 | 330 | +5/+0 | 19.2 | +0.3/+0 | 19 | 330 | +5/+0 |
5.2 | +0.3/+0 | 5.0 | 330 | +5/+0 | 20.2 | +0.3/+0 | 20 | 330 | +5/+0 |
6.2 | +0.3/+0 | 6.0 | 330 | +5/+0 | 21.2 | +0.3/+0 | 21 | 330 | +5/+0 |
7.2 | +0.3/+0 | 7.0 | 330 | +5/+0 | 22.2 | +0.3/+0 | 22 | 330 | +5/+0 |
8.2 | +0.3/+0 | 8.0 | 330 | +5/+0 | 23.2 | +0.3/+0 | 23 | 330 | +5/+0 |
9.2 | +0.3/+0 | 9.0 | 330 | +5/+0 | 24.2 | +0.3/+0 | 24 | 330 | +5/+0 |
10.2 | +0.3/+0 | 10.0 | 330 | +5/+0 | 25.2 | +0.3/+0 | 25 | 330 | +5/+0 |
11.2 | +0.3/+0 | 11.0 | 330 | +5/+0 | 26.2 | +0.3/+0 | 26 | 330 | +5/+0 |
12.2 | +0.3/+0 | 12.0 | 330 | +5/+0 | 27.2 | +0.3/+0 | 27 | 330 | +5/+0 |
13.2 | +0.3/+0 | 13.0 | 330 | +5/+0 | 28.2 | +0.3/+0 | 28 | 330 | +5/+0 |
Ø14.2 | +0.3/+0 | 14.0 | 330 | +5/+0 | 29.2 | +0.3/+0 | 29 | 330 | +5/+0 |
15.2 | +0.3/+0 | 15.0 | 330 | +5/+0 | 30.2 | +0.3/+0 | 30 | 330 | +5/+0 |
16.2 | +0.3/+0 | 16.0 | 330 | +5/+0 |

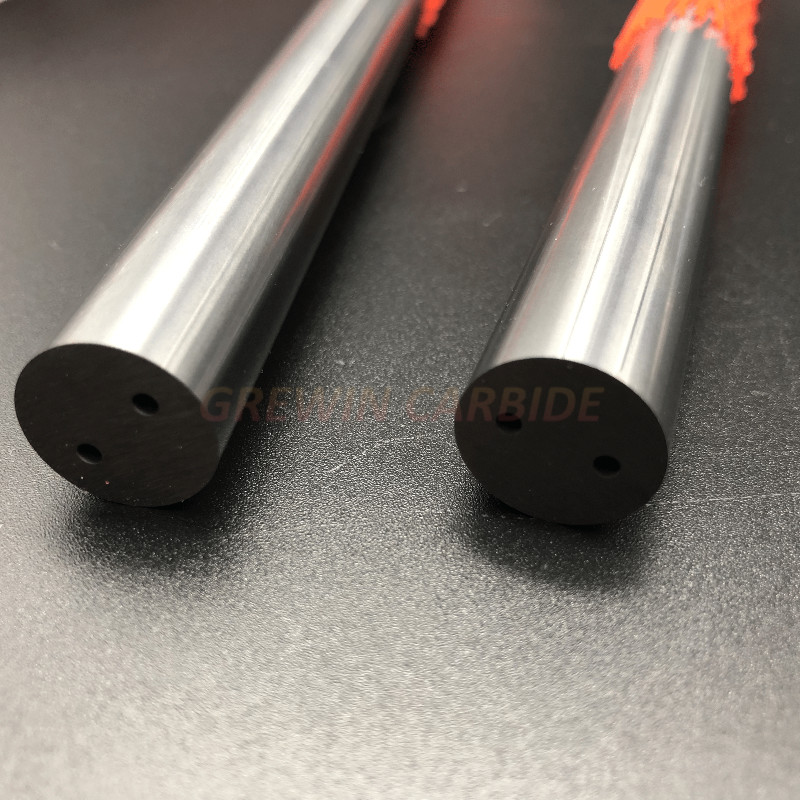

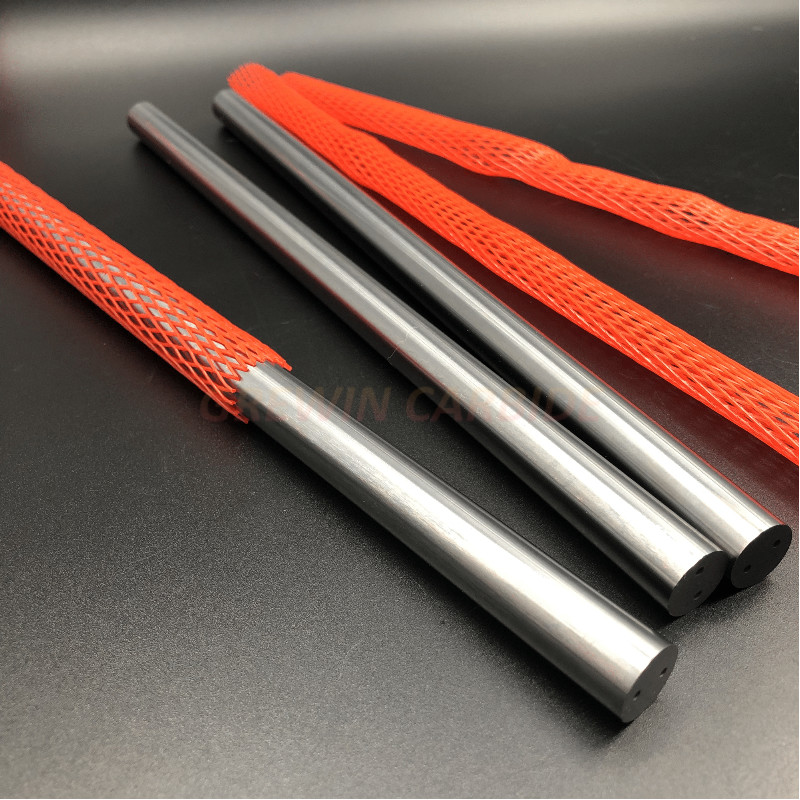

दो सीधे शीतलक नलिकाएं छड़, कम TK
मैं
भूमिगत | ग्राउंड h6 | टी | टोल. | डी | टोल. | ली | ए | |
डी | टोल. | |||||||
6.3 | +0.3/0 |
6.0 | 1.5 | 0/-0.20 | 0.80 | ±0.15 |
330 |
0.15 |
7.3 | 7.0 | 1.5 | 0.80 | 0.15 | ||||
8.3 | 8.0 | 2.6 | 0/-0.30 |
1.00 | 0.15 | |||
9.3 | 9.0 | 2.6 | 1.00 | 0.20 | ||||
10.3 | 10.0 | 2.6 | 1.00 | 0.20 | ||||
11.3 | +0.4/0 |
11.0 | 3.5 | 1.20 | 0.28 | |||
12.3 | 12.0 | 3.5 | 1.20 | 0.30 | ||||
13.3 | 13.0 | 3.5 | 1.20 | 0.34 | ||||
14.3 | 14.0 | 5.0 | 1.50 | 0.37 | ||||
15.3 | 15.0 | 5.0 | 1.50 | 0.40 | ||||
16.3 | 16.0 | 5.0 | 1.50 | ±0.20 |
0.40 | |||
17.3 | +0.5/0 |
17.0 | 6.2 | 2.00 | 0.47 | |||
18.3 | 18.0 | 6.2 | 2.00 | 0.50 | ||||
19.3 | 19.0 | 6.2 | 2.00 | 0.50 | ||||
20.3 | 20.0 | 6.2 | 0/-0.40 | 2.00 | ±0.30 | 0.50 |
30° दो हेलिकल कूलेंट डक्ट्स (टाइप HE-30°)
मैं
भूमिगत | ग्राउंड h6 | एल टोल।+5.0 | टी | टोल. | डी | टोल. | पिच | |
डी | टोल. | |||||||
6.3 | +0.4/+1.0 |
6.0 | 330 | 2.7 | ±0.2 |
0.80 | ±0.15 |
32.65 |
7.3 | 7.0 | 330 | 3.5 | 1.00 | 38.09 | |||
8.3 | 8.0 | 330 | 3.4 | 1.00 | 43.53 | |||
9.3 | 9.0 | 330 | 4.5 | ± 0.3 | 1.40 | 48.97 | ||
10.3 | 10.0 | 330 | 4.8 | 1.30 | 54.41 | |||
11.3 | +0.4/+1.2 |
11.0 | 330 | 4.9 | ±0.4 |
1.40 | 59.86 | |
12.3 | 12.0 | 330 | 6.3 | 1.70 | 65.30 | |||
13.3 | 13.0 | 330 | 6.1 | 1.75 | ±0.20 |
70.74 | ||
14.3 | 14.0 | 330 | 6.7 | 1.80 | 76.18 | |||
15.3 | 15.0 | 330 | 7.3 | 1.75 | 81.82 | |||
16.3 | +0.4/+1.4 |
16.0 | 330 | 8.0 | 2.00 | 87.06 | ||
17.3 | 17.0 | 330 | 8.5 | 1.75 | ±0.25 |
92.50 | ||
18.3 | 18.0 | 330 | 9.0 | 2.30 | 97.95 | |||
19.3 | 19.0 | 330 | 9.7 | 2.00 | 103.39 | |||
20.3 | 20.0 | 330 | 10.0 | ±0.5 | 2.50 | 108.83 |
