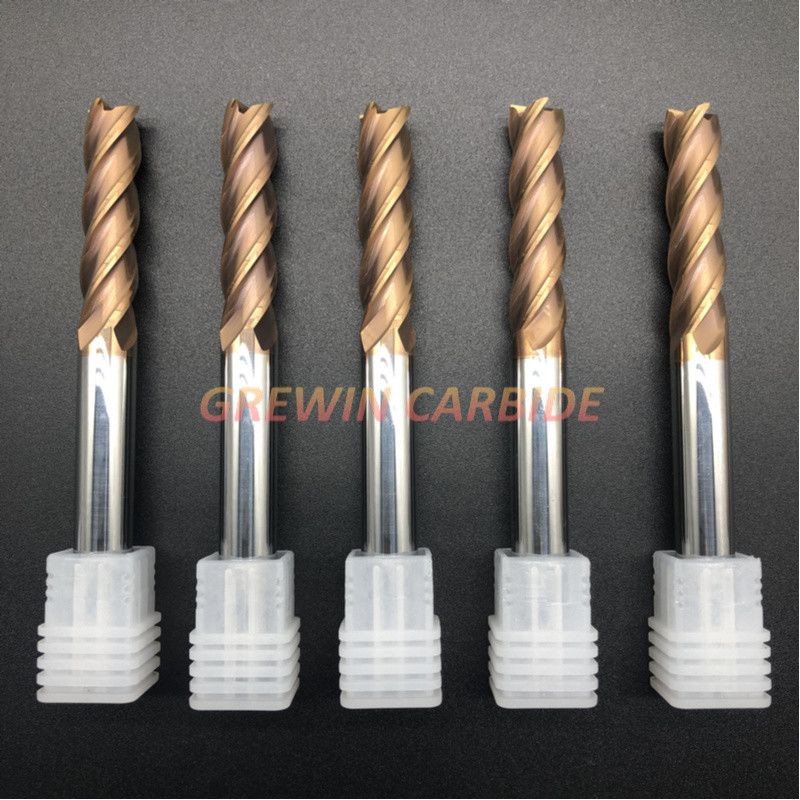

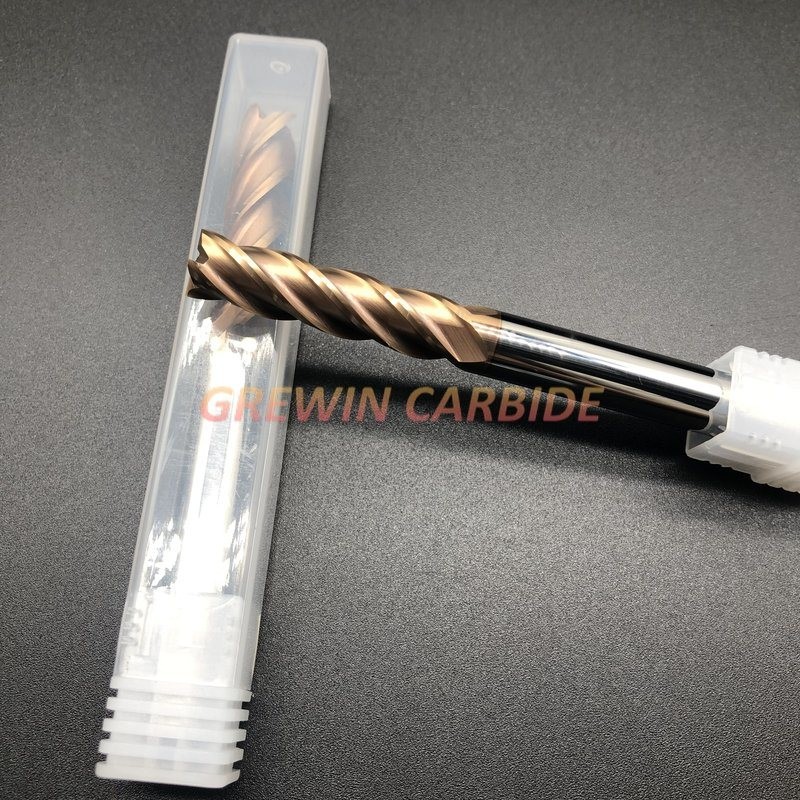

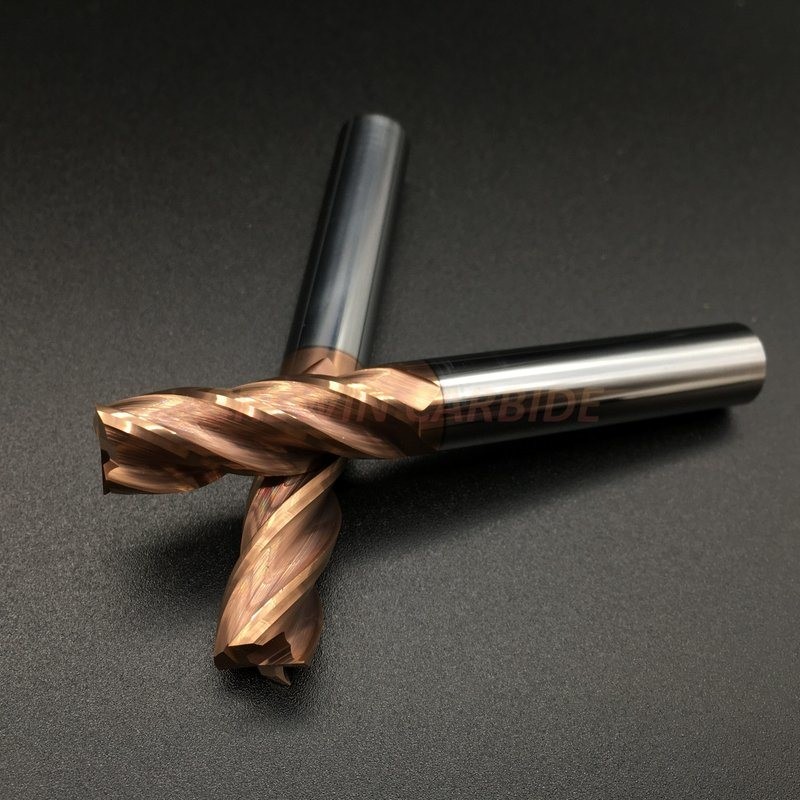

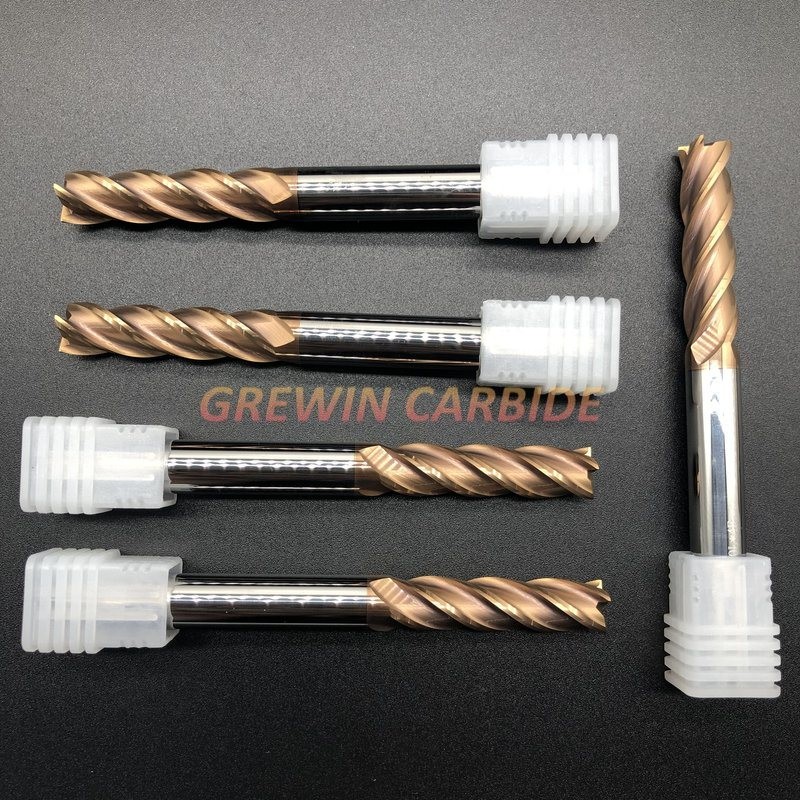

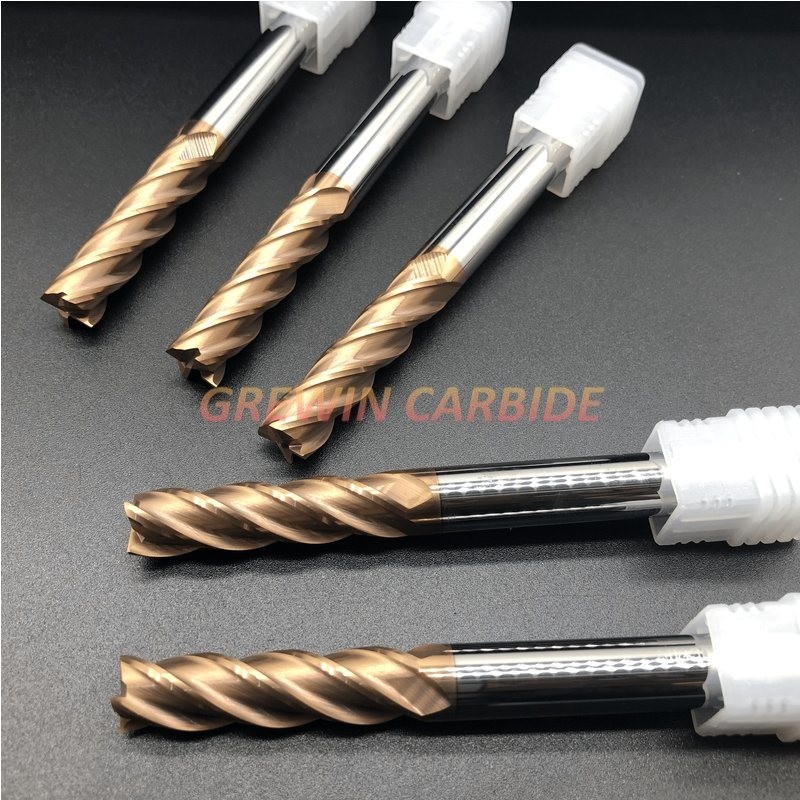

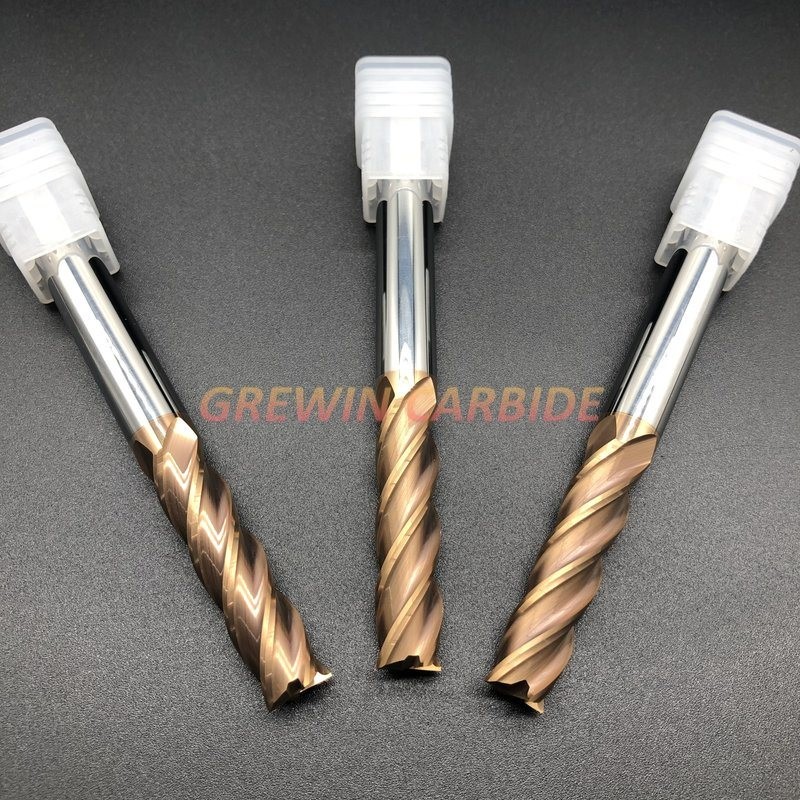

टंगस्टन कार्बाइड 2/4 बांसुरी टिनिन कोटिंग एंड मिल
1. उत्पाद विवरण
सूक्ष्म अनाज कच्चा माल
अनाज का आकार: 0.4-0.6μm
सह 10%, 12%
TRS> 3600 N / mm2
कठोरता एचआरए 91.8-92.5
वर्क पीस HRC45-50 HRC55-60 HRC65 HRC68
हेलिक्स कोण 30 ° -45 °
काटने का व्यास 0.2-0.9 मिमी;1-20 मिमी
छड़ का व्यास 4-20 मिमी
लंबाई 50-100 मिमी
कटिंग फॉर्म फ्लैट, स्क्वायर, बॉल नाक, कॉर्नर रेडियस, टेपर फ्लूट, आदि
बांसुरी नंबर 1-7
| HRc45 | HRC55 | HRC60 | HRC65 |
| अनाज का आकार: 0.6um सह: 10% लचीली ताकत: 3350N / mm2 |
अनाज का आकार: 0.6um सह: 10% लचीली ताकत: 4000N / mm2 |
अनाज का आकार: 0.5um सह: 12% लचीली ताकत: 4300N / mm2 |
अनाज का आकार: 0.4um सह: 12.5% लचीली ताकत: 4300N / mm2 |
एंड मिल के कार्बाइड पदार्थों का परिचय
| कार्बाइड ग्रेड | टंगस्टन कार्बाइड रॉड का तकनीकी विवरण |
| 10U | सह: 10% WC 89% दुर्लभ तत्व: 1% HRA: 90.5 ° अनाज का आकार: 0.75um |
| 12U | सह: 12% WC 85% दुर्लभ तत्व: 3% HRA: 92.5 ° अनाज का आकार: 0.4um |
| K40 | सह: 12% WC 84% दुर्लभ तत्व: 4% HRA: 93 ° अनाज का आकार: 0.4um |
| K44 | सह: 12% WC 84% दुर्लभ तत्व: 4% HRA: 93.5 ° अनाज का आकार: 0.4um |
कटौती की जाने वाली सामग्री
| कार्बाइड ग्रेड | एंड मिल के एच.आर.सी. | सामग्री काटा जाना |
| 10U | HRC45-50 | HRC35 के तहत सामग्री काटने के लिए |
| 12U | HRC55-58 | HRC50 के तहत सामग्री काटने के लिए |
| K40 | HRC60-62 | HRC55 के तहत सामग्री काटने के लिए |
| K44 | HRC65-70 | HRC63 के तहत सामग्री काटने के लिए |
कोटिंग के अनुरूप
| कार्बाइड ग्रेड | एंड मिल के एच.आर.सी. | कोटिंग के अनुरूप |
| 10U | HRC45-50 | Altin |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | नैनो |
एंड मिल की कार्बाइड सामग्री का परिचय
| Altin | TiAlN | TiSlN | नैनो | |
| कठोरता (एचवी) | 3200 | 2800 | 3600 | 42 (जीपीए) |
| मोटाई (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
| ऑक्सीकरण अस्थायी (°) | 900 | 800 | 1000 | 1200 |
| घर्षण गुणांक | 0.3 | 0.3 | 0.45 | 0.4 |
| रंग | काली | बैंगनी | तांबा | नीला |
