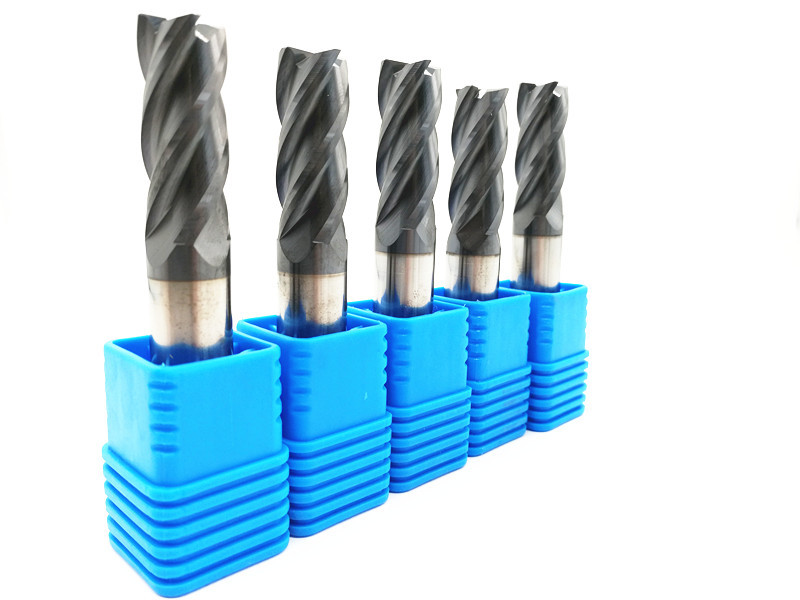

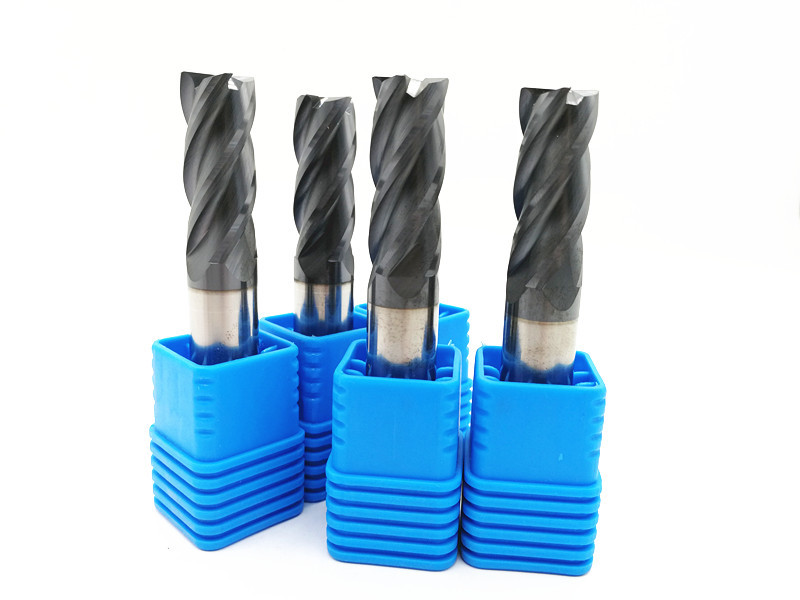

1. उत्पाद विवरण
सूक्ष्म अनाज कच्चे माल
अनाज का आकार: 0.4-0.6μm
सह 10%, 12%
टीआरएस> 3600 एन / मिमी 2
कठोरता एचआरए 91.8-92.5
कार्य टुकड़ा एचआरसी 45-50 एचआरसी 55-60 एचआरसी 65 एचआरसी 68
हेलिक्स कोण 30 डिग्री -45 डिग्री
0.2-0.9 मिमी बढ़त का व्यास; 1-20 मिमी
छड़ के व्यास 4-20 मिमी
लंबाई 50-100 मिमी
काटना फॉर्म फ्लैट, स्क्वायर, बॉल नाक, कॉर्नर त्रिज्या, तने बांसुरी, आदि
बांसुरी संख्या 1-7
एंड मिल की कार्बाइड सामग्री का परिचय
| कार्बाइड ग्रेड | टंगस्टन कार्बाइड रॉड का तकनीकी विवरण |
| 10U | सह: 10% डब्ल्यूसी 89% दुर्लभ तत्व: 1% एचआरए: 90.5 डिग्री अनाज का आकार: 0.75um |
| 12U | सह: 12% डब्ल्यूसी 85% दुर्लभ तत्व: 3% एचआरए: 92.5 डिग्री अनाज का आकार: 0.4um |
| K40 | सह: 12% डब्ल्यूसी 84% दुर्लभ तत्व: 4% एचआरए: 9 3 डिग्री अनाज का आकार: 0.4um |
| K44 | सह: 12% डब्ल्यूसी 84% दुर्लभ तत्व: 4% एचआरए: 9 3.5 डिग्री अनाज का आकार: 0.4um |
सामग्री काटने के लिए
| कार्बाइड ग्रेड | एंड मिल के एचआरसी | सामग्री काटने के लिए |
| 10U | HRC45-50 | एचआरसी 35 के तहत सामग्री काटने के लिए |
| 12U | HRC55-58 | एचआरसी 50 के तहत सामग्री काटने के लिए |
| K40 | HRC60-62 | एचआरसी 55 के तहत सामग्री काटने के लिए |
| K44 | HRC65-70 | एचआरसी 63 के तहत सामग्री काटने के लिए |
अनुरूप कोटिंग
| कार्बाइड ग्रेड | एंड मिल के एचआरसी | अनुरूप कोटिंग |
| 10U | HRC45-50 | Altin |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | नैनो |
2. आवेदन
के लिए इस्तेमाल होता है कार्बन स्टील काटने, उपकरण स्टील, मोल्ड स्टील, स्टेनलेस स्टील, टाइटेनियम मिश्र धातु, कॉपर, कास्ट आयरन और एल्यूमिनियम, आदि
पीसने के उपकरण: वाल्टर, एएनसीए, रोलोमैटिक
परीक्षण उपकरण: ज़ोलर
3. कोटिंग
| परत | रंग | कोटिंग तापमान | मोटाई (उम) | एचवी | आवेदन तापमान | घर्षण गुणांक |
TiAlN | बैंगनी ग्रे | <600 डिग्री सेल्सियस | 3-5 | 3300 | 800 डिग्री सेल्सियस | 0.3 |
| AiTiN | काली | <600 डिग्री सेल्सियस | 3-5 | 3500 | 900 डिग्री सेल्सियस | 0.3 |
| TiXco | तांबा | <600 डिग्री सेल्सियस | 3-5 | 3500 | 1500 डिग्री सेल्सियस | 0.4 |
| नैनो | नीला | <600 डिग्री सेल्सियस | 3-5 | 3800 | 1200 डिग्री सेल्सियस | 0.4 |
| AiCrN | चांदिसा धूसर | <480 डिग्री सेल्सियस | 2-2.5 | 2500 | 700 डिग्री सेल्सियस | 0.3 |
मानक आकार:
| आदेश संख्या। | बांसुरी डाया (डी) | काटना लंबाई (एल) | शंक डाया (डी) | कुल लंबाई (एल) |
| 1.0 × 2.5 × 4D × 50L | 1.0 | 2.5 | 4 | 50 |
| 1.5 × 4 × 4D × 50L | 1.5 | 4 | 4 | 50 |
| 2.0 × 5 × 4D × 50L | 2.0 | 5 | 4 | 50 |
| 2.5 × 7 × 4D × 50L | 2.5 | 7 | 4 | 50 |
| 3.0 × 8 × 4D × 50L | 3.0 | 8 | 4 | 50 |
| 3.5 × 10 × 4D × 50L | 3.5 | 10 | 4 | 50 |
| 4.0 × 10 × 4D × 50L | 4 | 10 | 4 | 50 |
| 4.5 × 11 × 6 डी × 50L | 4.5 | 1 1 | 6 | 50 |
| 5.0 × 13 × 6 डी × 50L | 5.0 | 13 | 6 | 50 |
| 5.5 × 13 × 6 डी × 50L | 5.5 | 13 | 6 | 50 |
| 6.0 × 15 × 6 डी × 50L | 6.0 | 15 | 6 | 50 |
| 6.5 × 15 × 8D × 60L | 6.5 | 15 | 8 | 60 |
| 7.0 × 17 × 8D × 60L | 7.0 | 17 | 8 | 60 |
| 7.5 × 17 × 8D × 60L | 7.5 | 17 | 8 | 60 |
| 8.0 × 20 × 8D × 60L | 8.0 | 20 | 8 | 60 |
| 8.5 × 25 × 10 डी × 75L | 8.5 | 25 | 10 | 75 |
| 9.0 × 25 × 10 डी × 75L | 9.0 | 25 | 10 | 75 |
| 9.5 × 25 × 10 डी × 75L | 9.5 | 25 | 10 | 75 |
| 10.0 × 25 × 12D × 75L | 10.0 | 25 | 12 | 75 |
| 10.5 × 25 × 12D × 75L | 10.5 | 25 | 12 | 75 |
| 11.0 × 28 × 12D × 75L | 11.0 | 28 | 12 | 75 |
| 11.5 × 28 × 12D × 75L | 11.5 | 28 | 12 | 75 |
| 12.0 × 30 × 12D × 75L | 12.0 | 30 | 12 | 75 |
| 13.0 × 33 × 16D × 100 एल | 13.0 | 33 | 16 | 100 |
| 14.0 × 40 × 16D × 100 एल | 14.0 | 40 | 16 | 100 |
| 15.0 × 40 × 16D × 100 एल | 15.0 | 40 | 16 | 100 |
| 16.0 × 40 × 16D × 100 एल | 16.0 | 40 | 16 | 100 |
| 17.0 × 40 × 20D × 100 एल | 17.0 | 40 | 20 | 100 |
| 18.0 × 40 × 20D × 100 एल | 18.0 | 40 | 20 | 100 |
| 19.0 × 40 × 20D × 100 एल | 19.0 | 40 | 20 | 100 |
| 20.0 × 40 × 20D × 100 एल | 20.0 | 40 | 20 | 100 |
| 25.0 × 40 × बताने वाले 25D × 100 एल | 25.0 | 40 | 25 | 100 |
