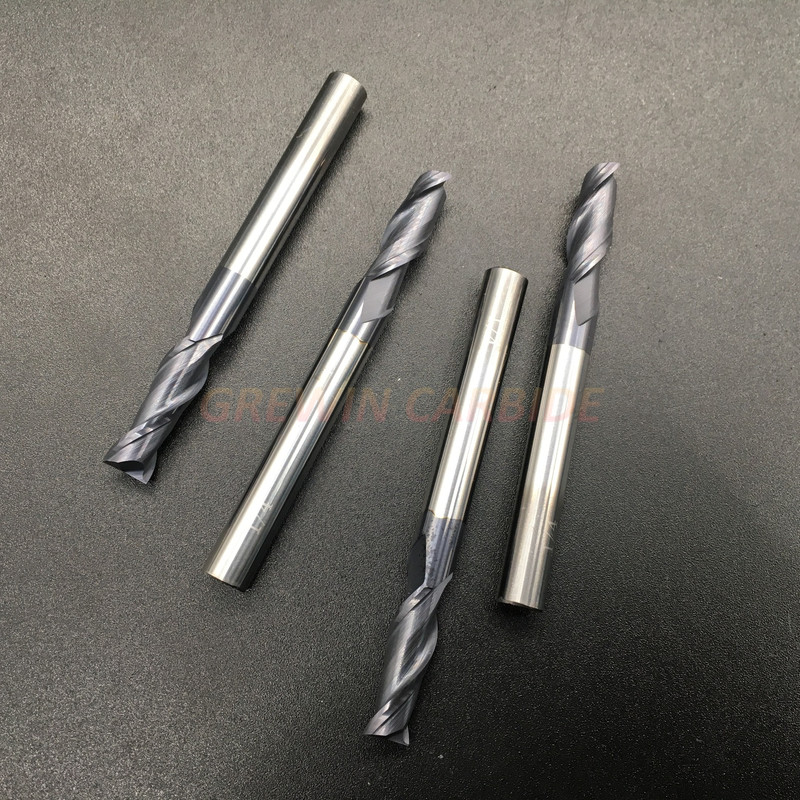

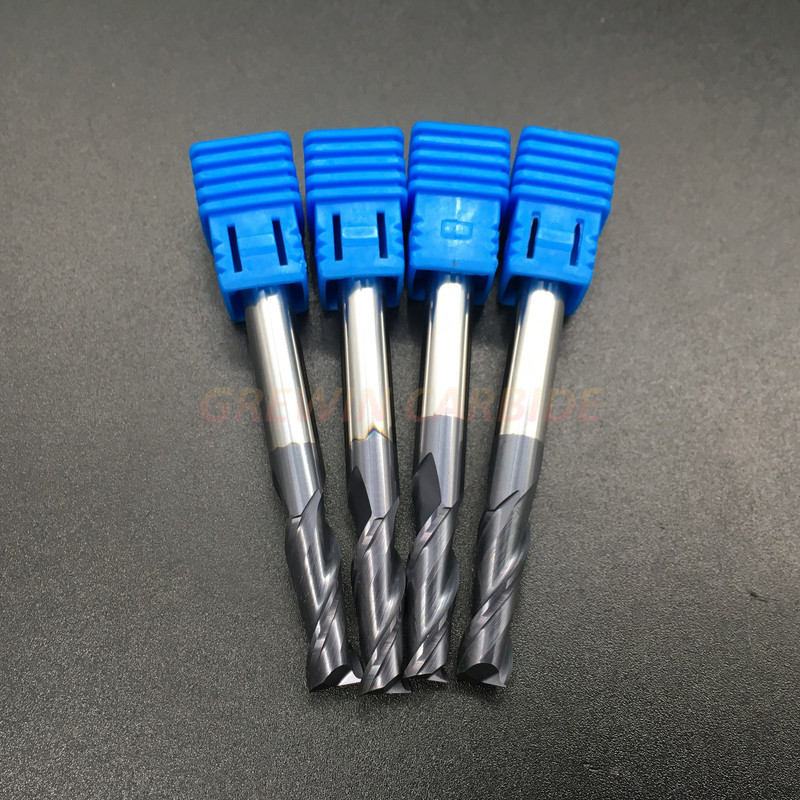

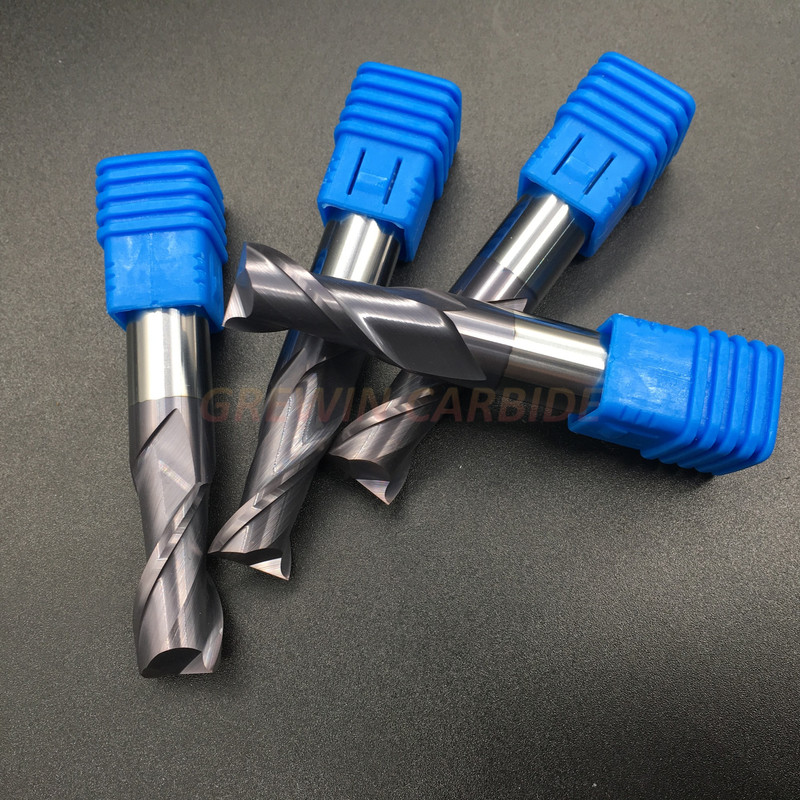

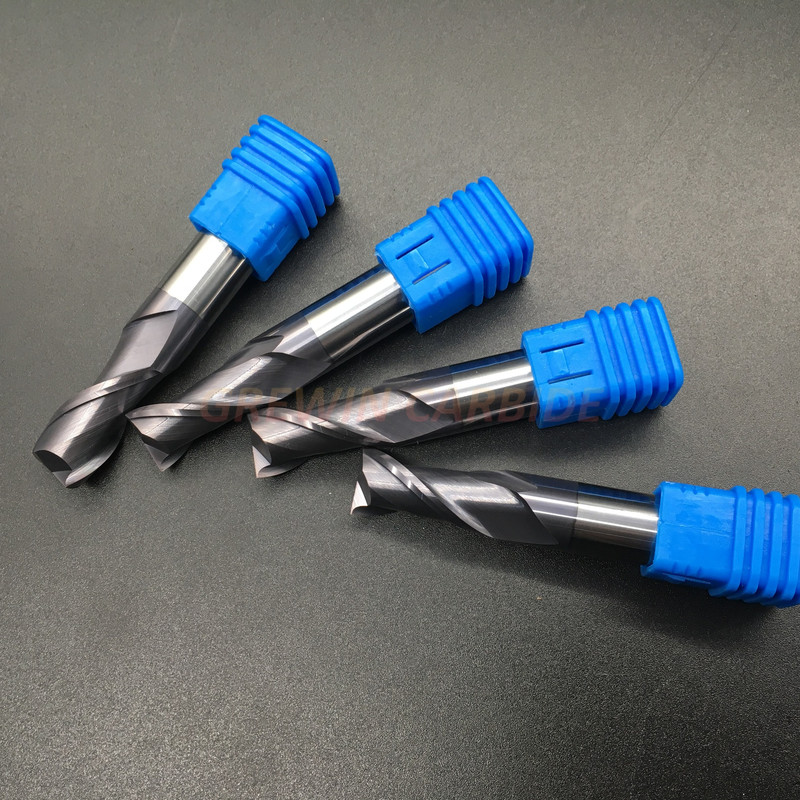

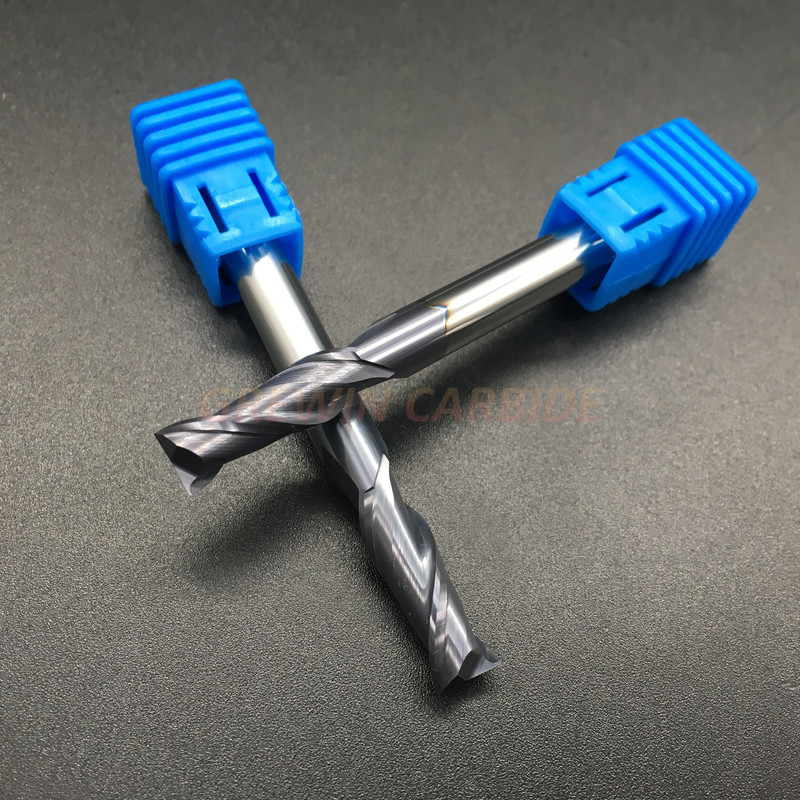

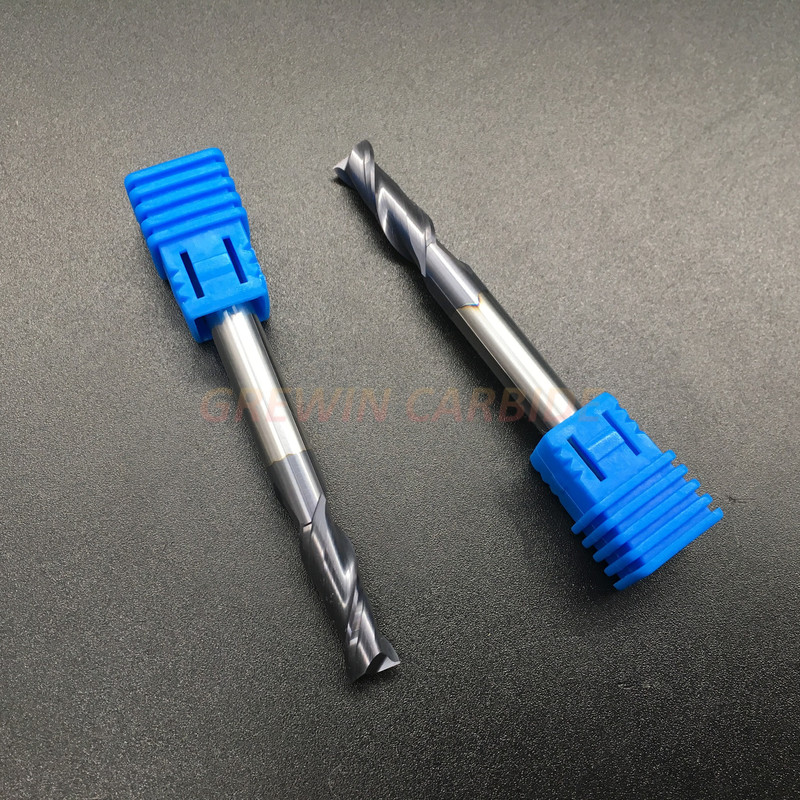

उत्पाद वर्णन:
1. मूल कच्चे सूक्ष्म अनाज सामग्री, उच्च कठोरता और TRS है
सह: 10%, Wc: 90%
टीआरएस:> 3600 एन / एमएम 2
HRA: 91.8-92.4, HRC: 45/55/60/65
अनाज का आकार: 0.4-0.6μm
हेलिक्स कोण: 30 ° -45 °
काटने के किनारे का व्यास: 0.2-0.9 मिमी;1-20mm
छड़ का व्यास: 4-20 मिमी
लंबाई: 50-100 मिमी
कटिंग फॉर्म: स्क्वायर, बॉल नाक, कॉर्नर रेडियस, टेपर फ्लूट आदि।
बांसुरी नं .: 1-6
2. अन्य उत्पादों: अभ्यास, रिएमर, उपकरण धारकों, ईआर कोलेट, बोरिंग कटर, कार्बाइड आवेषण, कटर सिर, आदि।
3. आवेदन और उपयोग: कॉपर, कास्ट आयरन, कार्बन स्टील, टूल स्टील, मोल्ड स्टील, डाई स्टील, स्टेनलेस स्टील, प्लास्टिक, Arcylic, आदि के लिए उपयुक्त है।
4. सुपर कोटिंग: TiSiN TiAlN AlTiN TiCN या ब्लू नैनो कोटिंग।
| मद | Altin | TiAIN | टिसिन | नाको |
| कठोरता (एचवी) | 3200 | 2800 | 3600 | 42 (जीपीए) |
| मोटाई (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
| ऑक्सीकरण अस्थायी (°) | 900 | 800 | 1000 | 1200 |
| टकराव | 0.3 | 0.3 | 0.45 | 0.4 |
| रंग | काली | बैंगनी | तांबा | नीला |
एंड मिल के कार्बाइड पदार्थों का परिचय
| कार्बाइड ग्रेड | टंगस्टन कार्बाइड रॉड का तकनीकी विवरण |
| 10U | सह: 10% WC 89% दुर्लभ तत्व: 1% HRA: 90.5 ° अनाज का आकार: 0.75um |
| 12U | सह: 12% WC 85% दुर्लभ तत्व: 3% HRA: 92.5 ° अनाज का आकार: 0.4um |
| K40 | सह: 12% WC 84% दुर्लभ तत्व: 4% HRA: 93 ° अनाज का आकार: 0.4um |
| K44 | सह: 12% WC 84% दुर्लभ तत्व: 4% HRA: 93.5 ° अनाज का आकार: 0.4um |
कटौती की जाने वाली सामग्री
| कार्बाइड ग्रेड | एंड मिल के एच.आर.सी. | सामग्री काटा जाना |
| 10U | HRC45-50 | HRC35 के तहत सामग्री काटने के लिए |
| 12U | HRC55-58 | HRC50 के तहत सामग्री काटने के लिए |
| K40 | HRC60-62 | HRC55 के तहत सामग्री काटने के लिए |
| K44 | HRC65-70 | HRC63 के तहत सामग्री काटने के लिए |
कोटिंग के अनुरूप
| कार्बाइड ग्रेड | एंड मिल के एच.आर.सी. | कोटिंग के अनुरूप |
| 10U | HRC45-50 | Altin |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | नैनो |
एंड मिल की कार्बाइड सामग्री का परिचय
| Altin | TiAlN | TiSlN | नैनो | |
| कठोरता (एचवी) | 3200 | 2800 | 3600 | 42 (जीपीए) |
| मोटाई (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
| ऑक्सीकरण अस्थायी (°) | 900 | 800 | 1000 | 1200 |
| घर्षण गुणांक | 0.3 | 0.3 | 0.45 | 0.4 |
| रंग | काली | बैंगनी | तांबा | नीला |
मुख्य उपयोग:
सामान्यतया, इसे में विभाजित किया जा सकता है:
1. फ्लैट-एंड मिलिंग कटर, किसी न किसी मिलिंग, बड़ी संख्या में रिक्त स्थान को हटाने, क्षैतिज विमान के छोटे क्षेत्र या समोच्च परिष्करण मिलिंग।
2. बॉल-एंड मिलिंग कटर, सेमी-फिनिश मिलिंग और घुमावदार सतह की फिनिशिंग मिलिंग;छोटी बॉल-एंड मिलिंग कटर, खड़ी सतह / सीधी दीवार और अनियमित समोच्च के छोटे चैम्बर की पिसाई कर सकती है।
3. चॉफर के साथ फ्लैट-एंड मिलिंग कटर का उपयोग बड़ी संख्या में रिक्त स्थान को हटाने के लिए किसी न किसी मिलिंग के लिए किया जा सकता है, और चिकनी सतह के छोटे मिलिंग (खड़ी सतह के सापेक्ष) मिलिंग को भी समाप्त कर सकता है।
4. चर्मर कटर, टी-आकार कटर या ड्रम कटर, टूथ कटर, आंतरिक आर कटर सहित मिलिंग कटर का गठन।
5. Chamfer कटर, चामर कटर आकार और chamfer आकार एक ही हैं, मिलिंग गोल चैंबर और chamfer मिलिंग कटर में विभाजित है।
6. टी के आकार का कटर, मिलिंग कर सकते हैं टी के आकार का नाली।
7. टूथ कटर, विभिन्न प्रकार के दांतों को मिलाना, जैसे कि गियर।
8. मोटे कटर, जो अल-क्यूई मिश्र धातु को काटने के लिए डिज़ाइन किया गया है, जल्दी से संसाधित किया जा सकता है।
लाभ:
1. ठोस कार्बाइड reamers, हम कर सकते हैं विभिन्न प्रकार की मशीन reamers, आमतौर पर 2-8 बांसुरी, गैर-मानक अनुकूलित reamers के लिए प्रसव के समय सिर्फ 7-10 दिनों का है।
2. कार्बाइड ड्रिल reamers सामग्री के विभिन्न ग्रेड से बना रहे हैं:
HRC45 मशीन रीमर, YG25material, उच्च परिशुद्धता, 2-8 बांसुरी के साथ।कच्चा लोहा, कार्बन स्टील के लिए सूट
HRC55 मशीन रीमर, YL10.2, उच्च परिशुद्धता, 2-8 बांसुरी के साथ, कार्बन स्टील, मिश्र धातु इस्पात के लिए सूट।
HRC60 मशीन रीमर, Kennametal2210, उच्च परिशुद्धता, 2-8 बांसुरी के साथ, तांबा मिश्र धातु, स्टेनलेस स्टील के लिए सूट।
HRC65 मशीन रीमर, जर्मनी वायुसेना, उच्च परिशुद्धता, 2-8 बांसुरी के साथ, कठोर धातु के लिए सूट।
3. हम मशीन reamers के विभिन्न प्रकार की आपूर्ति कर सकते हैं, हम भी अपने ड्राइंग और नमूने के अनुसार बोरिंग reamers बना सकते हैं।
4. कट की गहराई: यह इस प्रकार है कि सामग्री की सतह के नीचे का उपकरण कितना गहरा है (आरेख पर नहीं दिखाया गया है)।यह उत्पादित चिप की ऊंचाई होगी।आमतौर पर, कट की गहराई काटने के उपकरण के व्यास से कम या उसके बराबर होगी।
☆ ग्रेड सिफारिश
| ग्रेड | कठोरता HRA (hv) | गिने आकार का | टीआरएस (एम पा) |
प्रदर्शन और आवेदन की सिफारिश की |
| YG25 | 90-91 | 0.7um | 2500-2800 | अच्छा पहनने के प्रतिरोध, हार्ड लकड़ी, लागत लोहा, तांबा, A3 स्टील के प्रसंस्करण के लिए शट |
| YL10.2 | 91-91.5 | 0.6um | > 3800 | डाई स्टील, एल्यूमीनियम मिश्र धातु, स्टेनलेस स्टील, बिल्ली लोहा, तांबा प्रसंस्करण के लिए सूट |
| केनामेटल 2210 | 91.5 | 0.5um | > 4300 | हार्डनेड स्टील, हार्डनिड स्टेनलेस स्टील, हीट ट्रीटेड मैटेरियल की प्रोसेसिंग के लिए सूट |
| जर्मनी एएफ K34 | 94 | 0.4um | 5000-6000 | अच्छा अनाज आकार, ठीक कार्बाइड, उच्च पहनने के प्रतिरोध, उच्च झुकने ताकत, मछली पकड़ने के प्रसंस्करण के लिए सूट |
4 बांसुरी फ्लैट अंत मिल
HRC पसंद: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
कोटिंग विकल्प: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
कटौती की जाने वाली सामग्री: मूल स्टील, कच्चा लोहा, एल्यूमीनियम, तांबा, ग्रेफाइट, प्लास्टिक,
टाइटेनियम, मिश्र धातु, कठोर स्टील, स्टेनलेस स्टील, HSS आदि।
| कुट - संख्या। |
diamter घ |
कतरन लंबाई एल |
कुल लंबाई एल |
टांग घ |
बांसुरी जेड |
| 4GW1-01003050 | 1 | 3 | 50 | 4 | 4 |
| 4GW1-01504050 | 1.5 | 4 | 50 | 4 | 4 |
| 4GW1-02050500 | 2 | 5 | 50 | 4 | 4 |
| 4GW1-02507050 | 2.5 | 7 | 50 | 4 | 4 |
| 4GW1-03008050 | 3 | 8 | 50 | 4 | 4 |
| 4GW1-04010050 | 4 | 10 | 50 | 4 | 4 |
| 4GW1-04015075 | 4 | 15 | 75 | 4 | 4 |
| 4GW1-04020100 | 4 | 20 | 100 | 4 | 4 |
| 4GW1-05013050 | 5 | 13 | 50 | 6 | 4 |
| 4GW1-06015050 | 6 | 15 | 50 | 6 | 4 |
| 4GW1-06020075 | 6 | 20 | 75 | 6 | 4 |
| 4GW1-06030100 | 6 | 30 | 100 | 6 | 4 |
| 4GW1-06020060 | 8 | 20 | 60 | 8 | 4 |
| 4GW1-08025075 | 8 | 25 | 75 | 8 | 4 |
| 4GW1-08035100 | 8 | 35 | 100 | 8 | 4 |
| 4GW1-010025075 | 10 | 25 | 75 | 10 | 4 |
| 4GW1-010040100 | 10 | 40 | 100 | 10 | 4 |
| 4GW1-012030075 | 12 | 30 | 75 | 12 | 4 |
| 4GW1-012040100 | 12 | 40 | 100 | 12 | 4 |
| 4GW1-014030080 | 14 | 30 | 80 | 14 | 4 |
| 4GW1-014100100 | 14 | 40 | 100 | 14 | 4 |
| 4GW1-016040100 | 16 | 40 | 100 | 16 | 4 |
| 4GW1-018040100 | 18 | 40 | 100 | 18 | 4 |
| 4GW1-020040100 | 20 | 40 | 100 | 20 | 4 |
| 4GW1-06040150 | 6 | 40 | 150 | 6 | 4 |
| 4GW1-08050150 | 8 | 50 | 150 | 8 | 4 |
| 4GW1-010050150 | 10 | 50 | 150 | 10 | 4 |
| 4GW1-012050150 | 12 | 50 | 150 | 12 | 4 |
| 4GW1-014060150 | 14 | 60 | 150 | 14 | 4 |
| 4GW1-016060150 | 16 | 60 | 150 | 16 | 4 |
| 4GW1-018060150 | 18 | 60 | 150 | 18 | 4 |
| 4GW1-020060150 | 20 | 60 | 150 | 20 | 4 |
अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
