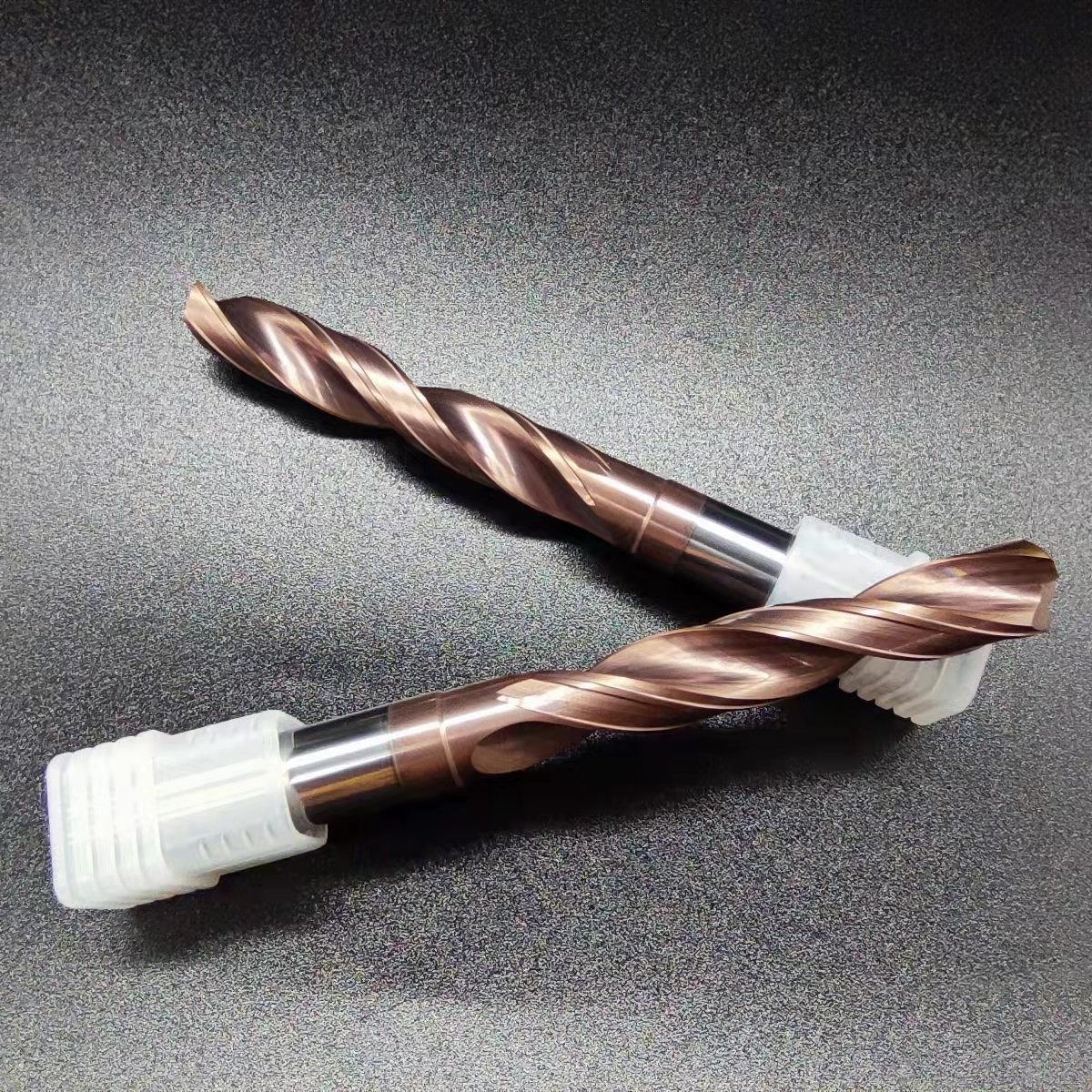

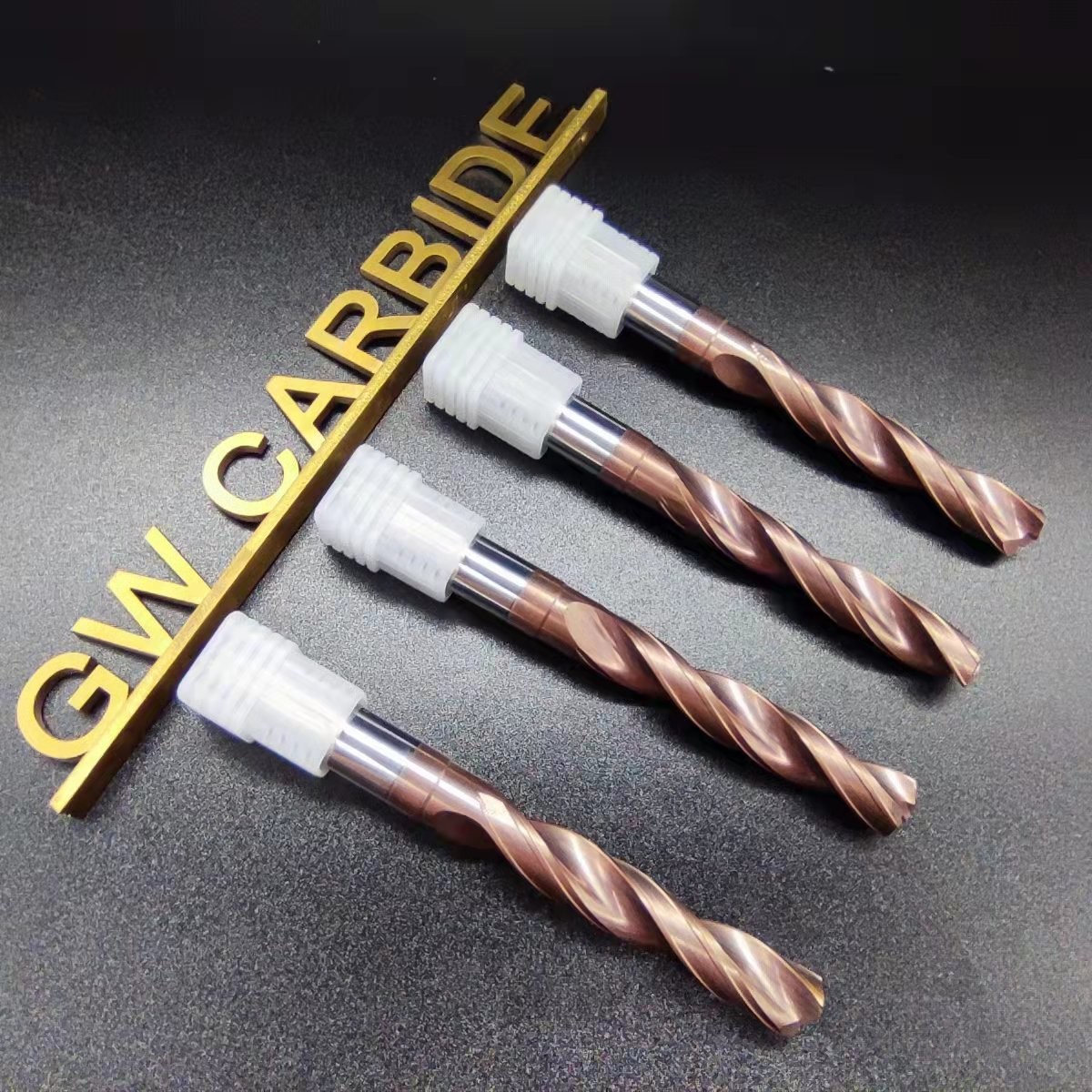

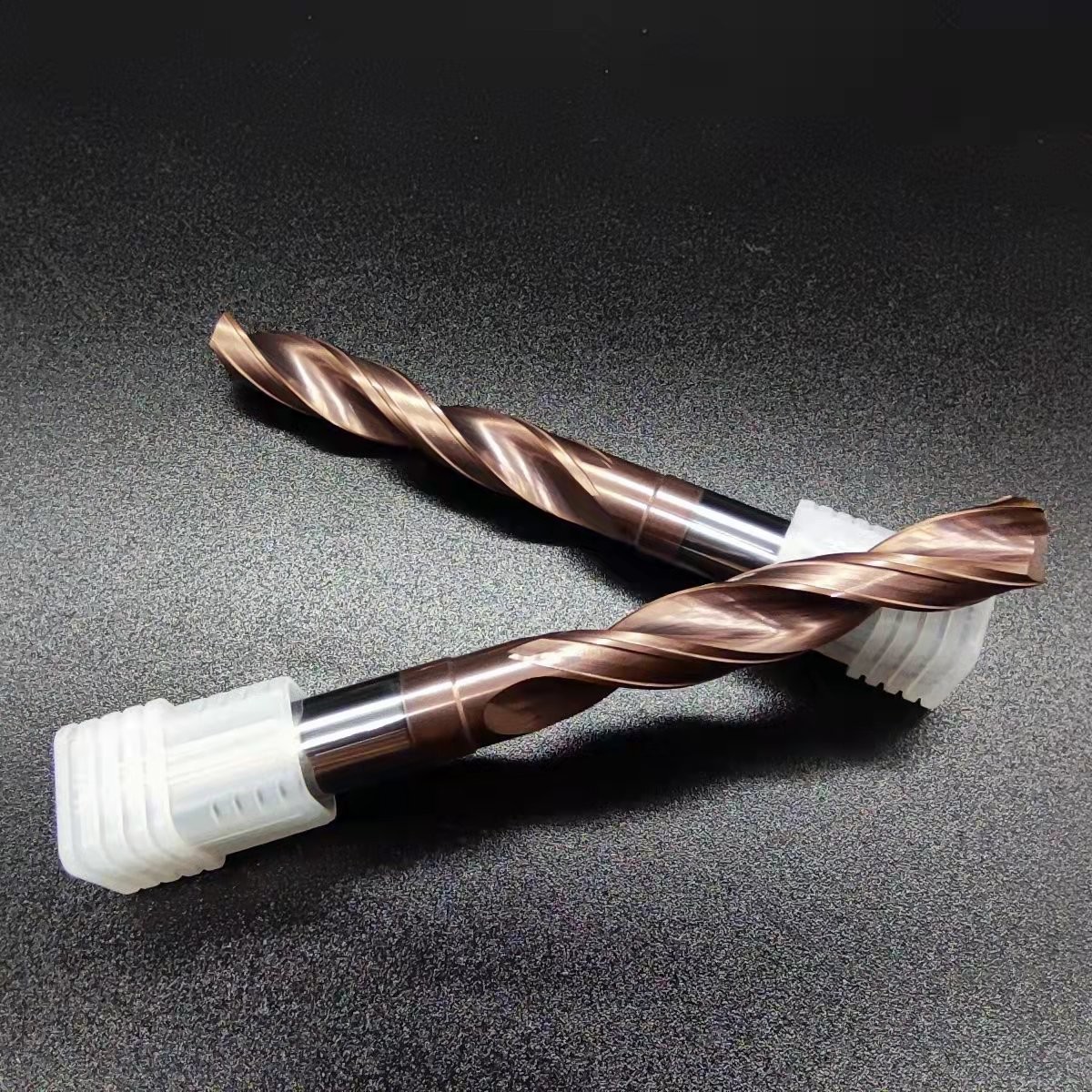

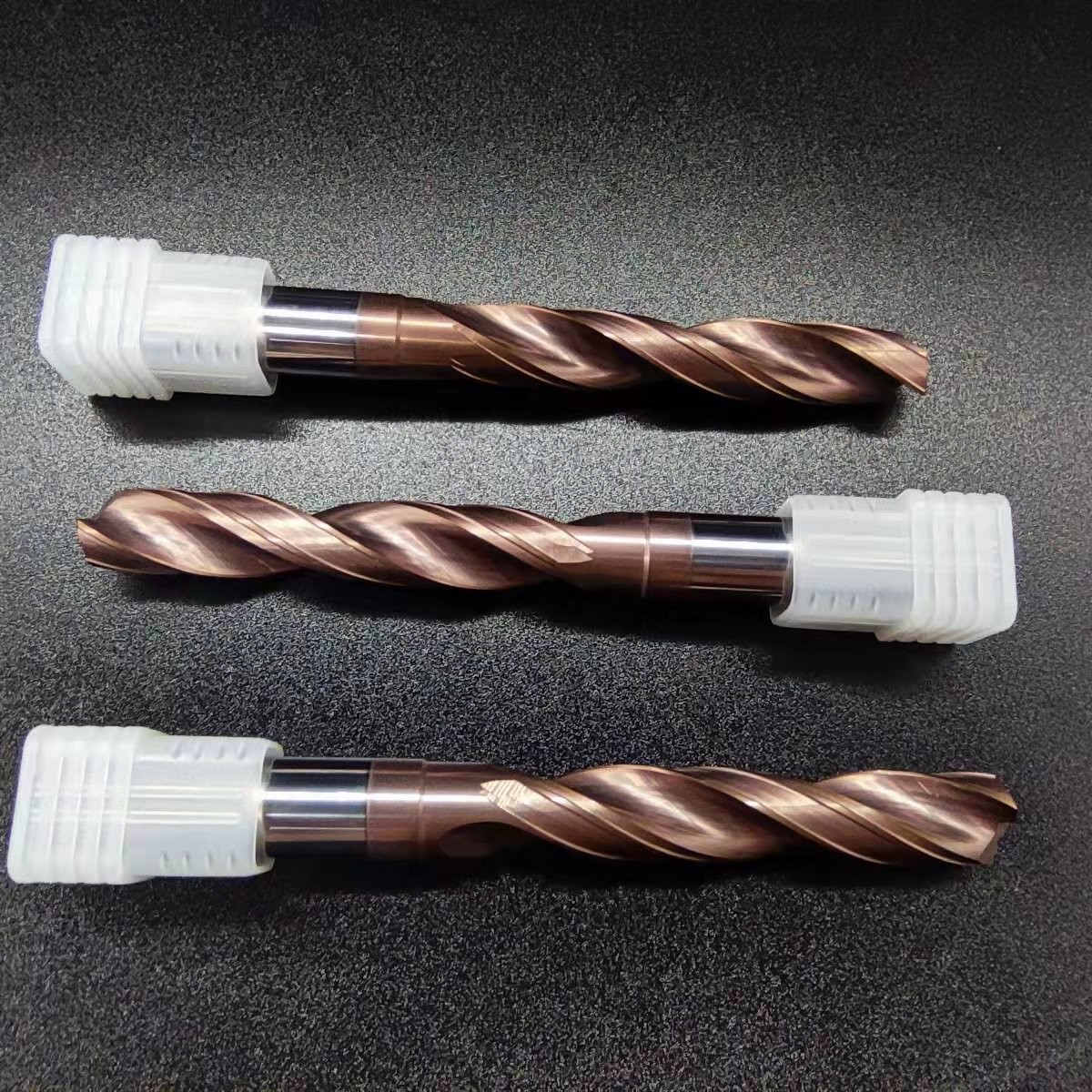

शीतलक छेद के बिना ठोस टंगस्टन कार्बाइड 3XD HRC55 ट्विस्ट ड्रिल
विशिष्टता:
1. उत्पाद विवरण
| उत्पाद का नाम | कार्बाइड एंडमिल कटर |
| काम का टुकड़ा | HRC45, HRC55, HRC60, HRC65, HRC68 |
| कोटिंग प्रकार | ALTIN, TiAIN, Ticn, टिन, Tialn, Uncoated |
| आकार | मानक आकार या अनुकूलित आकार |
| प्रतीक चिन्ह | आपके अनुरोध के अनुसार |
| टीआरएस | >3600 एन/मिमी2 |
| कठोरता | एचआरए 91.8-92.5 |
| हेलिक्स कोण | 30°-45° |
| अत्याधुनिक का व्यास | 0.2-0.9 मिमी;1-20 मिमी |
| लंबाई | 50,60-100 मिमी |
| बांसुरी संख्या | 2/3/4/5/6, आदि |
| कटिंग फॉर्म | फ्लैट, स्क्वायर, बॉल नाक, कॉर्नर त्रिज्या, लंबी गर्दन, रफिंग, आदि |
हम अपना परिचय देना चाहते हैंठोस कार्बाइड अभ्यासआपको:
उपलब्ध प्रकार हैं:
सॉलिड कार्बाइड मिर्को ट्विस्ट ड्रिल बिट्स
सॉलिड कार्बाइड थ्री एज ड्रिल
कूलेंट-फेड सॉलिड कार्बाइड ड्रिल 3XD, 5XD, 8XD
सॉलिड कार्बाइड ट्विस्ट ड्रिल 5XD
सॉलिड कार्बाइड 90 डिग्री, 120 डिग्री प्वाइंट ड्रिल
एल्यूमिनियम के लिए ठोस कार्बाइड ड्रिल बिट
ठोस कार्बाइड सीधे बांसुरी ड्रिल बिट्स
सॉलिड कार्बाइड ए टाइप सेंटर ड्रिल 60deg, 90deg
उपयोग के लिए निर्देश:
संरचनात्मक स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील और अन्य सामान्य सामग्री की प्रक्रिया के लिए उपयोग करें;
सटीक केंद्रित क्षमता जो स्थिर आयामी सटीकता और ठीक सतह की गुणवत्ता हासिल करने में सक्षम बनाती है;
उत्कृष्ट कठोरता के साथ प्रक्रिया प्रणाली के लिए उपयुक्त।
विवरण:
चिप निकासी नाली विशेष डिजाइन, आसान निकासी।
मानक DIN6537 . के अनुसार निर्मित माप
छेनी धार पीस IRK मानक
DIN6535HA h6 . के अनुसार टांग
अत्याधुनिक व्यास m7 . का सहिष्णुता
परत
| कोटिंग्स | कठोरता एचवी |
मोटाई उम |
घर्षण गुणांक | ऑक्सीकरण अस्थायी | रंग |
| अल्टीएन | 3500 | 2.5-3 | 0.3 | 900 | काला |
| TiAlN | 2800 | 2.5-3 | 0.3 | 900 | बैंगनी |
| टिसिन | 3600 | 3 | 0.45 | 1000 | ताँबा |
| अल्टीसीएन | 400 | 3 | 0.4 | 1200 | नीला |
| टिन | 2500 | 2-3 | 0.5 | 600 | सोना |
शीतलक-खिलाया ड्रिल का विवरण
1. आयाम: 3.3x66, 3.5x66, 6.0x82, 8.0x91, 16.0x133 और अनुकूलित आकार
2. मानक DIN6537 के अनुसार निर्मित मापन
छेनी धार पीस IRK मानक
प्राथमिक किनारे बिंदु कोण 140°
DIN6535HA h6 . के अनुसार टांग
3.कोटिंग: ऑप्टिनल
4. अत्याधुनिक व्यास m7 . का सहिष्णुता
5.चिप निकासी नाली विशेष डिजाइन, आसान निकासी
6. संरचनात्मक स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील और अन्य सामान्य सामग्री की प्रक्रिया के लिए उपयोग करें;सटीक केंद्रित क्षमता जो स्थिर आयामी सटीकता और ठीक सतह की गुणवत्ता हासिल करने में सक्षम बनाती है;उत्कृष्ट कठोरता के साथ प्रक्रिया प्रणाली के लिए उपयुक्त
कच्चे सूक्ष्म अनाज सामग्री, उच्च कठोरता और टीआरएस
सह: 10%, डब्ल्यूसी: 90%
टीआरएस:>3600 एन/मिमी2
एचआरए: 91.8-92.4, एचआरसी:45-50/55-60/65/68
अनाज का आकार: 0.4-0.6μm
हेलिक्स कोण: 30°-45°
अत्याधुनिक का व्यास: 0.2-0.9 मिमी;1-20 मिमी
छड़ का व्यास: 4-20 मिमी
लंबाई: 50-100 मिमी
कटिंग फॉर्म: फ्लैट, स्क्वायर, बॉल नोज, बॉल, कॉर्नर रेडियस, टेंपर फ्लूट, आदि।
बांसुरी संख्या: 1-7
आवेदन और उपयोग
कॉपर, कास्ट आयरन, कार्बन स्टील, टूल स्टील, मोल्ड स्टील, स्टेनलेस स्टील, प्लास्टिक, आर्सीलिक आदि को काटने के लिए उपयुक्त।
परत
ब्लैक ऑक्साइड एक सस्ती ब्लैक कोटिंग है।एक ब्लैक ऑक्साइड कोटिंग गर्मी प्रतिरोध और चिकनाई, साथ ही संक्षारण प्रतिरोध प्रदान करती है।कोटिंग उच्च गति वाले स्टील बिट्स के जीवन को बढ़ाती है।
टाइटेनियम नाइट्राइड (टीआईएन) एक बहुत ही कठोर सिरेमिक सामग्री है जिसका उपयोग उच्च गति वाले स्टील बिट (आमतौर पर एक मोड़ बिट) को कोट करने के लिए किया जा सकता है, जो काटने के जीवन को तीन या अधिक बार बढ़ाता है।हालांकि, जब बिट को तेज किया जाता है तो नए किनारे पर कोटिंग के लाभ नहीं होंगे।
टाइटेनियम एल्यूमीनियम नाइट्राइड (TiAlN) एक समान कोटिंग है जो उपकरण के जीवन को पांच या अधिक बार बढ़ा सकती है।
टाइटेनियम कार्बन नाइट्राइड (TiCN) एक अन्य कोटिंग है जो TiN से भी बेहतर है।
डायमंड पाउडर का उपयोग अपघर्षक के रूप में किया जाता है, जो अक्सर टाइल, पत्थर और अन्य बहुत कठोर सामग्री को काटने के लिए किया जाता है।घर्षण से बड़ी मात्रा में गर्मी उत्पन्न होती है, और बिट या वर्कपीस को नुकसान से बचाने के लिए डायमंड कोटेड बिट्स को अक्सर पानी से ठंडा करना पड़ता है।
शिल्पकार ब्रांड नाम के तहत कुछ उपकरणों के लिए ज़िरकोनियम गेविन का उपयोग ड्रिल बिट कोटिंग के रूप में किया गया है
| कोटिंग्स | कठोरता एचवी |
मोटाई उम |
घर्षण गुणांक | ऑक्सीकरण अस्थायी | रंग |
| अल्टीएन | 3500 | 2.5-3 | 0.3 | 900 | काला |
| TiAlN | 2800 | 2.5-3 | 0.3 | 900 | बैंगनी |
| टिसिन | 3600 | 3 | 0.45 | 1000 | ताँबा |
| अल्टीसीएन | 400 | 3 | 0.4 | 1200 | नीला |
| टिन | 2500 | 2-3 | 0.5 | 600 | सोना |
मानक आकार:
|
ग्रेविन टूल्स क्यों चुनें?
(1)उन्नत उत्पादन उपकरण, पूर्ण परीक्षण उपकरण रखता है
(2) उच्च परिशुद्धता सीएनसी मशीन, उच्च मानक और सख्त निरीक्षण
(3)1000 से अधिक उत्पाद उपलब्ध हैं
(4) कंपनी ने आईएसओ 9001: 2008 गुणवत्ता प्रणाली पारित की है
(5)कंपनी के पास विभिन्न प्रकार के कार्बाइड उत्पादों के निर्माण, डिजाइन और बिक्री में 20 से अधिक वर्षों का अनुभव है
(6) तेजी से वितरण समय और सुविधाजनक परिवहन
(7)मजबूत आर एंड डी केंद्र और क्यूसी टीम आपकी विशेष मांगों को पूरा करती हैं
(8) आपके सुझावों या शिकायतों के लिए, हम उन्हें जल्द से जल्द निपटा देंगे
(9) गैर-मानक उत्पाद ग्राहक के ड्राइंग या ग्राहक के नमूने के अनुसार उपलब्ध हैं।
(10) हम ग्राहक के अनुरोध के अनुसार उत्पादों का डिजाइन और निर्माण करते हैं।
