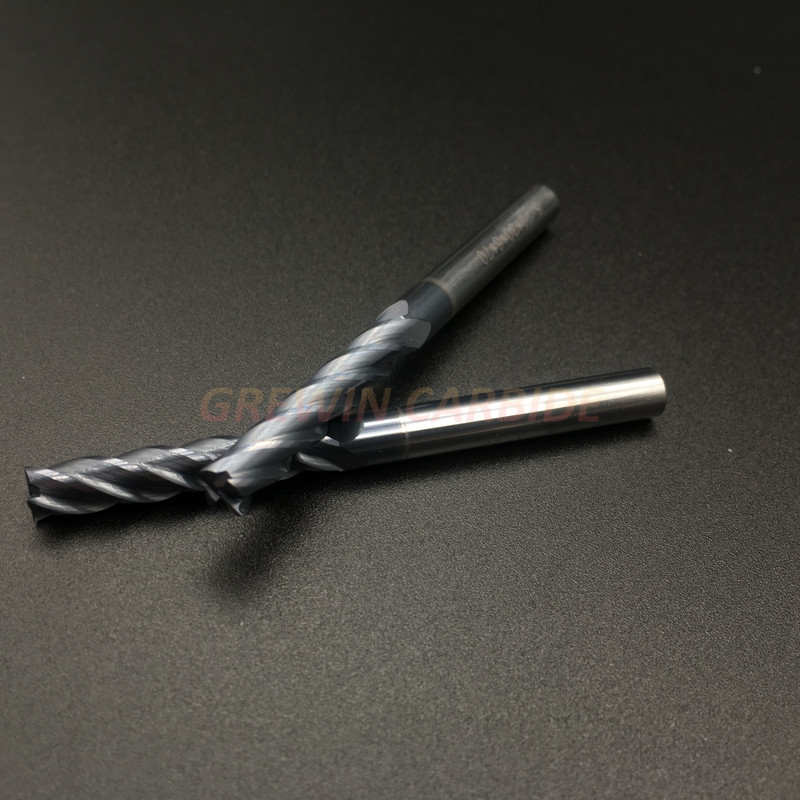

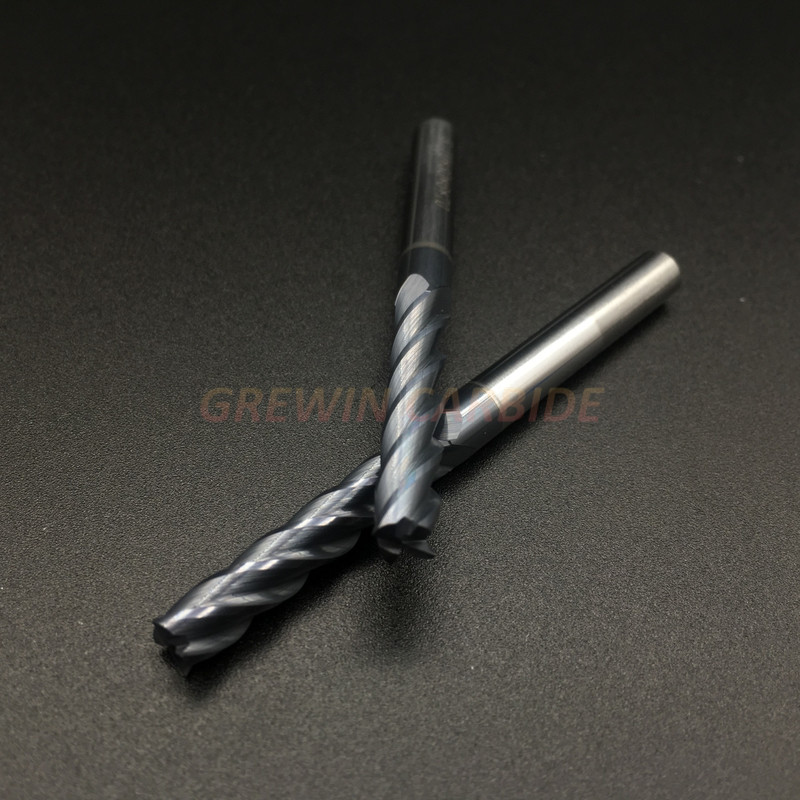

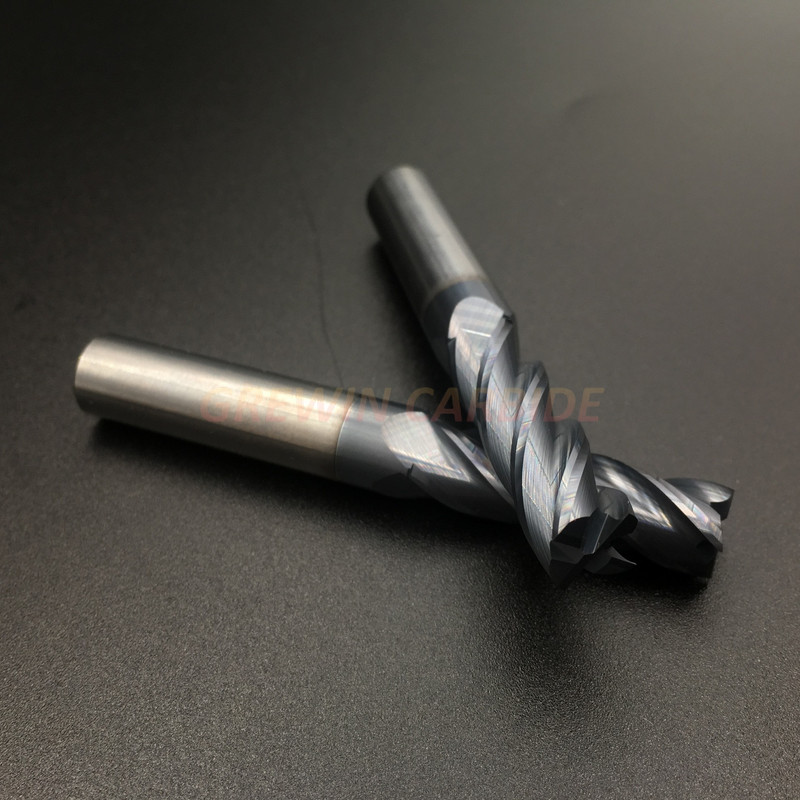

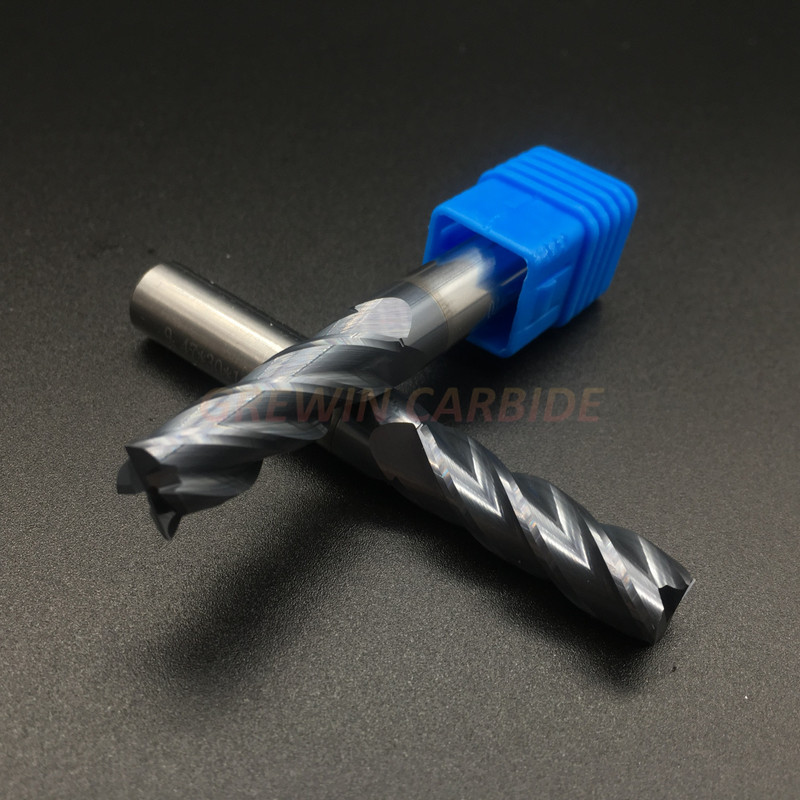

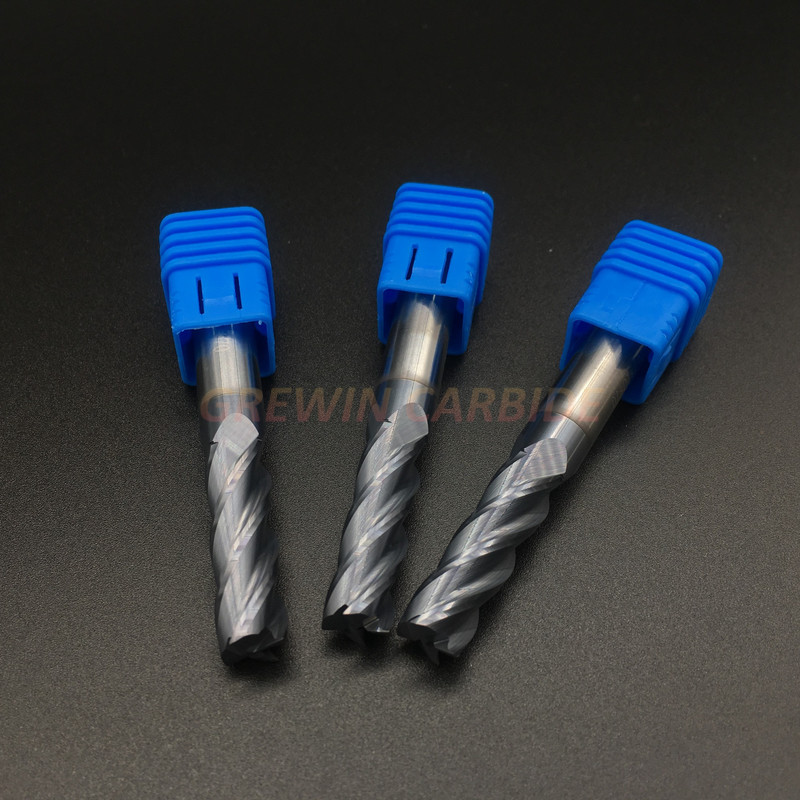

उत्पाद विवरण
1. रासायनिक संरचना: 10% -12% सह-डब्ल्यूसी, 100% कच्चा माल।
2. भौतिक और मशीनी गुण: घनत्व: 14.40-14.65g / cm3 कठोरता: HRA91.8-92.5 TRS> 3600N / mm2, हेलिक्स कोण 30 ° -45 °।
3, काटने का व्यास 0.2-0.9 मिमी;1-20 मिमी
4, संगठनात्मक संरचना: WC का मतलब अनाज का आकार: 0.4-0.6um है
5. अंतर्राष्ट्रीय मानकों के अनुरूप: K20-K30, K20-K40
6, के लिए उपयुक्त: कच्चा लोहा, nonferrous मिश्र धातु, nonferrous धातुओं, अग्निरोधक मिश्र धातु, टाइटेनियम मिश्र धातु, मिश्र धातु इस्पात, कार्बन स्टील और अन्य गैर धातु की मशीनिंग।यह खांचे और पक्ष को संसाधित करने के लिए उपयुक्त है। इस बीच, यह उच्च गति और उच्च दक्षता में प्रसंस्करण हो सकता है जो सामग्री HRC> 60 है
एंड मिल के कार्बाइड पदार्थों का परिचय
कार्बाइड ग्रेड | टंगस्टन कार्बाइड रॉड का तकनीकी विवरण |
10U | सह: 10% WC 89% दुर्लभ तत्व: 1% HRA: 90.5 ° अनाज का आकार: 0.75um |
12U | सह: 12% WC 85% दुर्लभ तत्व: 3% HRA: 92.5 ° अनाज का आकार: 0.4um |
K40 | सह: 12% WC 84% दुर्लभ तत्व: 4% HRA: 93 ° अनाज का आकार: 0.4um |
K44 | सह: 12% WC 84% दुर्लभ तत्व: 4% HRA: 93.5 ° अनाज का आकार: 0.4um |
कटौती की जाने वाली सामग्री
कार्बाइड ग्रेड | एंड मिल के एच.आर.सी. | सामग्री काटा जाना |
10U | HRC45-50 | HRC35 के तहत सामग्री काटने के लिए |
12U | HRC55-58 | HRC50 के तहत सामग्री काटने के लिए |
K40 | HRC60-62 | HRC55 के तहत सामग्री काटने के लिए |
K44 | HRC65-70 | HRC63 के तहत सामग्री काटने के लिए |
कोटिंग के अनुरूप
कार्बाइड ग्रेड | एंड मिल के एच.आर.सी. | कोटिंग के अनुरूप |
10U | HRC45-50 | Altin |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | नैनो |
एंड मिल की कार्बाइड सामग्री का परिचय
Altin | TiAlN | TiSlN | नैनो | |
कठोरता (एचवी) | 3200 | 2800 | 3600 | 42 (जीपीए) |
मोटाई (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
ऑक्सीकरण अस्थायी (°) | 900 | 800 | 1000 | 1200 |
घर्षण गुणांक | 0.3 | 0.3 | 0.45 | 0.4 |
रंग | काली | बैंगनी | तांबा | नीला |
2. आवेदन
कार्बन स्टील, टूल स्टील, मोल्ड स्टील, स्टेनलेस स्टील, टाइटेनियम मिश्र धातु, तांबा, कच्चा लोहा और एल्यूमीनियम, आदि काटने के लिए उपयोग किया जाता है।
पीसने वाले उपकरण: वाल्टर, एएनसीए, रोलमेटिक
परीक्षण उपकरण: ZOLLER
3. लेप
परत | रंग | कोटिंग तापमान | मोटाई (उम) | एचवी | आवेदन तापमान | घर्षण गुणांक |
TiAlN |
बैंगनी ग्रे | <600 डिग्री सेल्सियस | 3-5 | 3300 | 800 ° से | 0.3 |
Altin | काली | <600 ° C | 3-5 | 3500 | 900 ° से | 0.3 |
टिसिन | तांबा | <600 ° C | 3-5 | 3500 | 1500 ° से | 0.4 |
नैनो | नीला | <600 ° C | 3-5 | 3800 | 1200 ° से | 0.4 |
CRN | चांदिसा धूसर | <480 ° C | 2-2.5 | 2500 | 700 ° से | 0.3 |
मानक आकार:
आदेश संख्या। | बांसुरी दीया (d) | काटने की लंबाई (एल) | शंक दीया (D) | कुल लंबाई (एल) |
1.0 × 2.5 × 4D × 50L | 1.0 | 2.5 | 4 | 50 |
1.5 × 4 × 4D × 50L | 1.5 | 4 | 4 | 50 |
2.0 × 5 × 4D × 50L | 2.0 | 5 | 4 | 50 |
2.5 × 7 × 4D × 50L | 2.5 | 7 | 4 | 50 |
3.0 × 8 × 4D × 50L | 3.0 | 8 | 4 | 50 |
3.5 × 10 × 4D × 50L | 3.5 | 10 | 4 | 50 |
4.0 × 10 × 4D × 50L | 4 | 10 | 4 | 50 |
4.5 × 11 × 6 डी × 50L | 4.5 | 1 1 | 6 | 50 |
5.0 × 13 × 6 डी × 50L | 5.0 | 13 | 6 | 50 |
5.5 × 13 × 6 डी × 50L | 5.5 | 13 | 6 | 50 |
6.0 × 15 × 6 डी × 50L | 6.0 | 15 | 6 | 50 |
6.5 × 15 × 8D × 60L | 6.5 | 15 | 8 | 60 |
7.0 × 17 × 8D × 60L | 7.0 | 17 | 8 | 60 |
7.5 × 17 × 8D × 60L | 7.5 | 17 | 8 | 60 |
8.0 × 20 × 8D × 60L | 8.0 | 20 | 8 | 60 |
8.5 × 25 × 10 डी × 75L | 8.5 | 25 | 10 | 75 |
9.0 × 25 × 10 डी × 75L | 9.0 | 25 | 10 | 75 |
9.5 × 25 × 10 डी × 75L | 9.5 | 25 | 10 | 75 |
10.0 × 25 × 12D × 75L | 10.0 | 25 | 12 | 75 |
10.5 × 25 × 12D × 75L | 10.5 | 25 | 12 | 75 |
11.0 × 28 × 12D × 75L | 11.0 | 28 | 12 | 75 |
11.5 × 28 × 12D × 75L | 11.5 | 28 | 12 | 75 |
12.0 × 30 × 12D × 75L | 12.0 | 30 | 12 | 75 |
13.0 × 33 × 16D × 100 एल | 13.0 | 33 | 16 | 100 |
14.0 × 40 × 16D × 100 एल | 14.0 | 40 | 16 | 100 |
15.0 × 40 × 16D × 100 एल | 15.0 | 40 | 16 | 100 |
16.0 × 40 × 16D × 100 एल | 16.0 | 40 | 16 | 100 |
17.0 × 40 × 20D × 100 एल | 17.0 | 40 | 20 | 100 |
18.0 × 40 × 20D × 100 एल | 18.0 | 40 | 20 | 100 |
19.0 × 40 × 20D × 100 एल | 19.0 | 40 | 20 | 100 |
20.0 × 40 × 20D × 100 एल | 20.0 | 40 | 20 | 100 |
25.0 × 40 × बताने वाले 25D × 100 एल | 25.0 | 40 | 25 | 100 |
2 बांसुरी फ्लैट अंत मिल
HRC पसंद: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
कोटिंग विकल्प: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
कटौती की जाने वाली सामग्री: मूल स्टील, कच्चा लोहा, एल्यूमीनियम, तांबा, ग्रेफाइट, प्लास्टिक,
टाइटेनियम, मिश्र धातु, कठोर स्टील, स्टेनलेस स्टील, HSS आदि।
कुट - संख्या। |
diamter घ |
कतरन लंबाई एल |
कुल लंबाई एल |
टांग घ |
बांसुरी जेड |
2GW1-01002050 | 1 | 3 | 50 | 4 | 2 |
2GW1-01504050 | 1.5 | 4 | 50 | 4 | 2 |
2GW1-02050500 | 2 | 5 | 50 | 4 | 2 |
2GW1-02507050 | 2.5 | 7 | 50 | 4 | 2 |
2GW1-03008050 | 3 | 8 | 50 | 4 | 2 |
2GW1-04010050 | 4 | 10 | 50 | 4 | 2 |
2GW1-04015075 | 4 | 15 | 75 | 4 | 2 |
2GW1-04020100 | 4 | 20 | 100 | 4 | 2 |
2GW1-05012050 | 5 | 13 | 50 | 6 | 2 |
2GW1-06015050 | 6 | 15 | 50 | 6 | 2 |
2GW1-06020075 | 6 | 20 | 75 | 6 | 2 |
2GW1-06020100 | 6 | 30 | 100 | 6 | 2 |
2GW1-06020060 | 8 | 20 | 60 | 8 | 2 |
2GW1-08025075 | 8 | 25 | 75 | 8 | 2 |
2GW1-08025100 | 8 | 35 | 100 | 8 | 2 |
2GW1-010025075 | 10 | 25 | 75 | 10 | 2 |
2GW1-010040100 | 10 | 40 | 100 | 10 | 2 |
2GW1-012020075 | 12 | 30 | 75 | 12 | 2 |
2GW1-012040100 | 12 | 40 | 100 | 12 | 2 |
2GW1-014020080 | 14 | 30 | 80 | 14 | 2 |
2GW1-014100100 | 14 | 40 | 100 | 14 | 2 |
2GW1-016040100 | 16 | 40 | 100 | 16 | 2 |
2GW1-018040100 | 18 | 40 | 100 | 18 | 2 |
2GW1-020040100 | 20 | 40 | 100 | 20 | 2 |
2GW1-06040150 | 6 | 40 | 150 | 6 | 2 |
2GW1-08050150 | 8 | 50 | 150 | 8 | 2 |
2GW1-010050150 | 10 | 50 | 150 | 10 | 2 |
2GW1-012050150 | 12 | 50 | 150 | 12 | 2 |
2GW1-014060150 | 14 | 60 | 150 | 14 | 2 |
2GW1-016060150 | 16 | 60 | 150 | 16 | 2 |
2GW1-018060150 | 18 | 60 | 150 | 18 | 2 |
2GW1-020060150 | 20 | 60 | 150 | 20 | 2 |
3 बांसुरी फ्लैट अंत मिल
HRC पसंद: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
कोटिंग विकल्प: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
कटौती की जाने वाली सामग्री: मूल स्टील, कच्चा लोहा, एल्यूमीनियम, तांबा, ग्रेफाइट, प्लास्टिक,
टाइटेनियम, मिश्र धातु, कठोर स्टील, स्टेनलेस स्टील, HSS आदि।
कुट - संख्या। |
diamter घ |
कतरन लंबाई एल |
कुल लंबाई एल |
टांग घ |
बांसुरी जेड |
3GW1-01003050 | 1 | 3 | 50 | 4 | 3 |
3GW1-01504050 | 1.5 | 4 | 50 | 4 | 3 |
3GW1-02050500 | 2 | 5 | 50 | 4 | 3 |
3GW1-02507050 | 2.5 | 7 | 50 | 4 | 3 |
3GW1-03008050 | 3 | 8 | 50 | 4 | 3 |
3GW1-04010050 | 4 | 10 | 50 | 4 | 3 |
3GW1-04015075 | 4 | 15 | 75 | 4 | 3 |
3GW1-04020100 | 4 | 20 | 100 | 4 | 3 |
3GW1-05013050 | 5 | 13 | 50 | 6 | 3 |
3GW1-06015050 | 6 | 15 | 50 | 6 | 3 |
3GW1-06020075 | 6 | 20 | 75 | 6 | 3 |
3GW1-06030100 | 6 | 30 | 100 | 6 | 3 |
3GW1-06020060 | 8 | 20 | 60 | 8 | 3 |
3GW1-08025075 | 8 | 25 | 75 | 8 | 3 |
3GW1-08035100 | 8 | 35 | 100 | 8 | 3 |
3GW1-010025075 | 10 | 25 | 75 | 10 | 3 |
3GW1-010040100 | 10 | 40 | 100 | 10 | 3 |
3GW1-012030075 | 12 | 30 | 75 | 12 | 3 |
3GW1-012040100 | 12 | 40 | 100 | 12 | 3 |
3GW1-014030080 | 14 | 30 | 80 | 14 | 3 |
3GW1-014100100 | 14 | 40 | 100 | 14 | 3 |
3GW1-016040100 | 16 | 40 | 100 | 16 | 3 |
3GW1-018040100 | 18 | 40 | 100 | 18 | 3 |
3GW1-020040100 | 20 | 40 | 100 | 20 | 3 |
3GW1-06040150 | 6 | 40 | 150 | 6 | 3 |
3GW1-08050150 | 8 | 50 | 150 | 8 | 3 |
3GW1-010050150 | 10 | 50 | 150 | 10 | 3 |
3GW1-012050150 | 12 | 50 | 150 | 12 | 3 |
3GW1-014060150 | 14 | 60 | 150 | 14 | 3 |
3GW1-016060150 | 16 | 60 | 150 | 16 | 3 |
3GW1-018060150 | 18 | 60 | 150 | 18 | 3 |
3GW1-020060150 | 20 | 60 | 150 | 20 | 3 |
4 बांसुरी फ्लैट अंत मिल
HRC पसंद: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
कोटिंग विकल्प: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
कटौती की जाने वाली सामग्री: मूल स्टील, कच्चा लोहा, एल्यूमीनियम, तांबा, ग्रेफाइट, प्लास्टिक,
टाइटेनियम, मिश्र धातु, कठोर स्टील, स्टेनलेस स्टील, HSS आदि।
कुट - संख्या। |
diamter घ |
कतरन लंबाई एल |
कुल लंबाई एल |
टांग घ |
बांसुरी जेड |
4GW1-01003050 | 1 | 3 | 50 | 4 | 4 |
4GW1-01504050 | 1.5 | 4 | 50 | 4 | 4 |
4GW1-02050500 | 2 | 5 | 50 | 4 | 4 |
4GW1-02507050 | 2.5 | 7 | 50 | 4 | 4 |
4GW1-03008050 | 3 | 8 | 50 | 4 | 4 |
4GW1-04010050 | 4 | 10 | 50 | 4 | 4 |
4GW1-04015075 | 4 | 15 | 75 | 4 | 4 |
4GW1-04020100 | 4 | 20 | 100 | 4 | 4 |
4GW1-05013050 | 5 | 13 | 50 | 6 | 4 |
4GW1-06015050 | 6 | 15 | 50 | 6 | 4 |
4GW1-06020075 | 6 | 20 | 75 | 6 | 4 |
4GW1-06030100 | 6 | 30 | 100 | 6 | 4 |
4GW1-06020060 | 8 | 20 | 60 | 8 | 4 |
4GW1-08025075 | 8 | 25 | 75 | 8 | 4 |
4GW1-08035100 | 8 | 35 | 100 | 8 | 4 |
4GW1-010025075 | 10 | 25 | 75 | 10 | 4 |
4GW1-010040100 | 10 | 40 | 100 | 10 | 4 |
4GW1-012030075 | 12 | 30 | 75 | 12 | 4 |
4GW1-012040100 | 12 | 40 | 100 | 12 | 4 |
4GW1-014030080 | 14 | 30 | 80 | 14 | 4 |
4GW1-014100100 | 14 | 40 | 100 | 14 | 4 |
4GW1-016040100 | 16 | 40 | 100 | 16 | 4 |
4GW1-018040100 | 18 | 40 | 100 | 18 | 4 |
4GW1-020040100 | 20 | 40 | 100 | 20 | 4 |
4GW1-06040150 | 6 | 40 | 150 | 6 | 4 |
4GW1-08050150 | 8 | 50 | 150 | 8 | 4 |
4GW1-010050150 | 10 | 50 | 150 | 10 | 4 |
4GW1-012050150 | 12 | 50 | 150 | 12 | 4 |
4GW1-014060150 | 14 | 60 | 150 | 14 | 4 |
4GW1-016060150 | 16 | 60 | 150 | 16 | 4 |
4GW1-018060150 | 18 | 60 | 150 | 18 | 4 |
4GW1-020060150 | 20 | 60 | 150 | 20 | 4 |
6 बांसुरी फ्लैट अंत मिल
HRC पसंद: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
कोटिंग विकल्प: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
कटौती की जाने वाली सामग्री: मूल स्टील, कच्चा लोहा, एल्यूमीनियम, तांबा, ग्रेफाइट, प्लास्टिक,
टाइटेनियम, मिश्र धातु, कठोर स्टील, स्टेनलेस स्टील, HSS आदि।
कुट - संख्या। |
diamter घ |
कतरन लंबाई एल |
कुल लंबाई एल |
टांग घ |
बांसुरी जेड |
6GW1-06016050 | 6 | 16 | 50 | 6 | 6 |
6GW1-06025075 | 6 | 25 | 75 | 6 | 6 |
6GW1-06036100 | 6 | 36 | 100 | 6 | 6 |
6GW1-0802060 | 8 | 20 | 60 | 8 | 6 |
6GW1-08032075 | 8 | 32 | 75 | 8 | 6 |
6GW1-08042100 | 8 | 42 | 100 | 8 | 6 |
6GW1-10025075 | 10 | 25 | 75 | 10 | 6 |
6GW1-10042100 | 10 | 42 | 100 | 10 | 6 |
6GW1-012030075 | 12 | 30 | 75 | 12 | 6 |
6GW1-012042100 | 12 | 42 | 100 | 12 | 6 |
6GW1-012055155 | 12 | 55 | 155 | 12 | 6 |
6GW1-014040100 | 14 | 40 | 100 | 14 | 6 |
6GW1-014065150 | 14 | 65 | 150 | 14 | 6 |
6GW1-016040100 | 16 | 40 | 100 | 16 | 6 |
6GW1-016065150 | 16 | 65 | 150 | 16 | 6 |
6GW1-020045100 | 20 | 45 | 100 | 20 | 6 |
6GW1-020070150 | 20 | 70 | 150 | 20 | 6 |
